從走線、天線擺位、機構微調到參數校正，找出成本最低的那一種改法，效能最高提升 2 倍。
RF Consulting Service 是百佳泰針對無線產品效能問題的「根因分析與除錯顧問服務（Issue Analysis & Debug Support, IAD）」，涵蓋天線、模組、系統雜訊、多技術共存與機構影響，從零組件到整機，頻段涵蓋 650 MHz 至 8 GHz。
無線問題發生時，最難的往往不是修，是先知道該修哪裡。
出貨後發生斷線、速度不足的客訴，需要第三方定位根因，而不是聽供應商各說各話。
無法判斷 ODM 或天線廠的說法是否成立，也不知道驗收該看哪些指標。
遇到跨領域的雜訊與共存問題，或專案同時撞在一起，需要外部支援分攤。
客戶描述問題時用的是現象，不是規格。我們從現象反推，逐層剝離到根因。
| 症狀 | 常見根因 | 我們怎麼重現與定位 | 環境與設備 | 實績 |
|---|---|---|---|---|
| 距離一拉遠就變慢、容易斷線 | 天線頻偏、輻射效率不足、隔離度不夠 | VSWR／Return Loss／Isolation → 效率與場型 → RvR、RvO 掃角度 | Network Analyzer + 843 無響室 | AP Router 天線頻偏與擺位優化，5 GHz 效能提升 1.5 倍 |
| 一接 USB、外接螢幕或充電就掉速 | 系統雜訊造成 De-sense | Noise floor 掃描 → 探棒定點 → 有無負載的 RvR、TIS 對比 | Signal Analyzer + Noise Probe + 333 屏蔽室 | 小型桌上型電腦雜訊除錯，遠距效能提升 2 倍 |
| 藍牙耳機斷音、無線滑鼠鍵盤飄移 | 外部環境的多技術共存干擾：鄰近 Wi-Fi AP 與其他藍牙裝置搶用 2.4 GHz | 建構多組 Wi-Fi 與藍牙干擾情境，量測 SER 音訊錯誤率、KCR 按鍵正確率、滑鼠回報率與共存條件下的掉幅 | 屏蔽室 + 實體藍牙裝置 + 干擾訊號源模擬 | 無線耳機共存驗證，在多組 Wi-Fi 與藍牙干擾情境下重現使用者聽到的斷音 |
| 傳檔時藍牙就掉、產品內兩種無線互相影響 | 產品內部的 RF 走線與天線耦合 | 分離各技術單獨運作與同時運作的差異，定位耦合路徑 | 屏蔽箱 + 干擾訊號源 | 機上盒走線與藍牙天線共存干擾排除，Wi-Fi 效能提升 1.4 倍 |
| 換了外殼、機構或灌膠之後效能就掉 | 機構介電效應、金屬遮蔽、灌膠造成天線頻偏 | 灌膠前後、破孔前後對照量測，確認共振頻段是否落回工作頻段 | Network Analyzer + 843 無響室 | 車載藍牙系統調整金屬機構，通訊距離延長至 7 公尺 |
可左右滑動查看完整表格
Issue Analysis & Debug。每一步都有明確產出，客戶隨時知道進行到哪裡、下一步要決定什麼。
把客訴敘述轉成可量測的條件：距離、角度、系統負載、同時連線的裝置。
天線被動 → 模組傳導 → 整機 OTA → 系統情境，逐層剝離，確認落差出現在哪一層。
比對各層結果，指出問題來自天線、雜訊、共存還是機構，而不是列出一堆數據讓客戶自己猜。
提出具體改法並實測前後差異，確認改善幅度足以解決原本的客訴。
依測試類型分別標示技術與頻段界線，不以單一句話概括。
| 測試類型 | 涵蓋範圍 | 主要設備 |
|---|---|---|
| Throughput／RvR／RvO | Wi-Fi 7，4×4，320 MHz。AP 類產品以測試平台驗證，Station 類產品以市售最新規格 AP 作為對端 | 333 屏蔽室、octoBox PAL-7、AWE |
| 模組傳導 TX Power、頻率偏移、調變特性、RX Sensitivity |
Wi-Fi 6E 160 MHz、Bluetooth 5.0、LTE Rel.8 1×1 1CC | R&S CMW500、Anritsu MT8862A、R&S CMW100 |
| OTA TRP／TIS |
2.4／5／6 GHz。Wi-Fi 6E 160 MHz 1×1 SU、Bluetooth 5.0、LTE 1×1 1CC | 843 無響室 |
| 天線被動 VSWR、效率、場型、隔離度 |
650 MHz–8 GHz，不分無線技術 | Anritsu MS46322A + 843 無響室 |
| 雜訊量測 | 0.5–8 GHz，本底 −120 dBm@Wi-Fi Band | Keysight N9020A + Noise Probe |
| 共存干擾 耳機斷音、無線週邊飄移 |
創造外部多技術共存干擾情境，量測 SER 音訊錯誤率、KCR 按鍵正確率、滑鼠回報率，以及共存條件下的吞吐量與接收靈敏度掉幅。以實體裝置對打重現，不受藍牙版本限制 | 屏蔽室 + 實體藍牙裝置 + 干擾訊號源模擬 |
可左右滑動查看完整表格
| 環境 | 尺寸 | 頻率範圍 | 量測距離 | 轉台承重 |
|---|---|---|---|---|

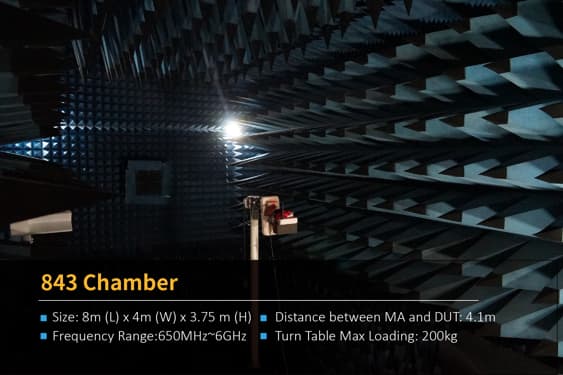

| 843 無響室 | 8 × 4 × 3.75 m | 650 MHz–8 GHz | 4.1 m | 2D 轉桌 200 kg 3D 旋轉系統 5 kg |

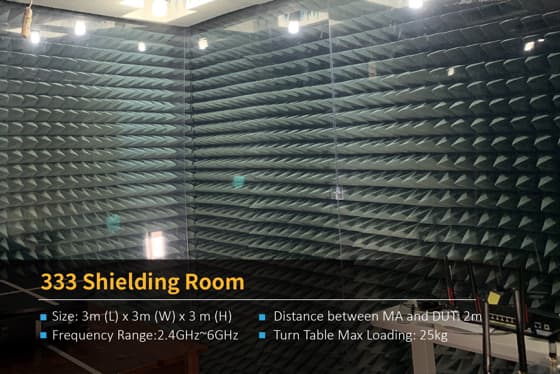

| 333 屏蔽室 | 3 × 3 × 3 m | 650 MHz–7.1 GHz | 1.6 m | 25 kg |
| 屏蔽箱 | 1.1 × 0.95 × 1.2 m | 650 MHz–7.1 GHz | — | 25 kg |
可左右滑動查看完整表格
測試軟體、自動化流程與報告檢視工具都由百佳泰自行開發，可依驗證需求客製參數。

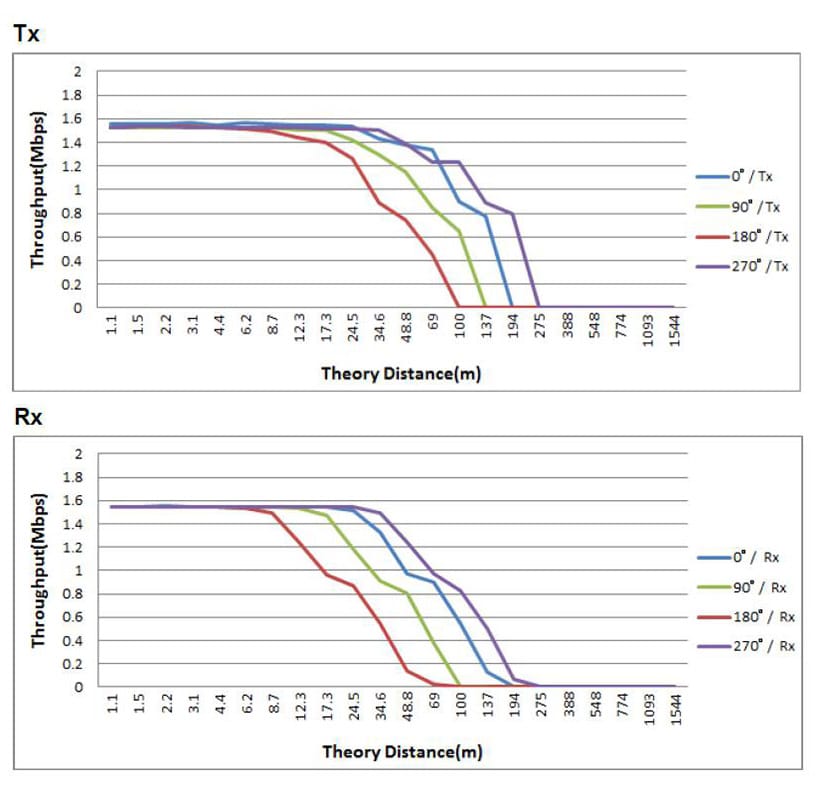

自動掃描角度、衰減值與上下行方向，速度約為手動的兩倍。
天線被動、Wi-Fi 與藍牙 OTA 的量測軟體皆為自行開發，測試條件可依症狀調整。
3–4 位專責顧問，平均 RF 年資 5 年以上，背景涵蓋天線設計、品牌桌機無線開發、通訊硬體開發與測試驗證。雜訊定位靠的是這些經驗，不是儀器。
量測結果隨報告附上離線檢視工具。客戶在自己的電腦上點開任一角度，就能讀出該方向的實際數值，把弱場方向對應到產品的真實擺放位置與外殼開孔位置。
同樣的驗證項目，自動化與人工判讀的差別在時間與可讀性。
| 評估項目 | 傳統做法 | 導入百佳泰 | 效益 |
|---|---|---|---|
| RvR 掃角度與衰減 | 手動逐點設定、逐筆記錄 | 自動掃描角度、衰減與上下行 | 驗證時間約減半 |

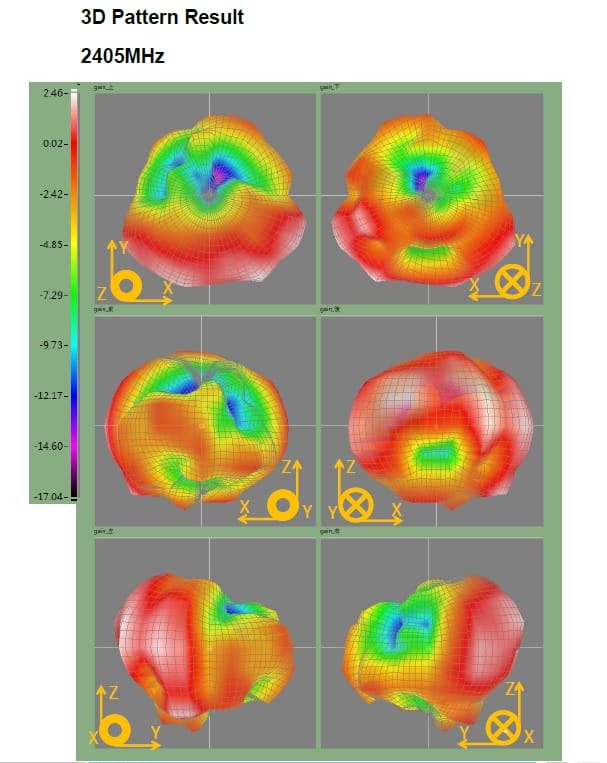

| 3D 場型判讀 | 報告裡幾張固定視角截圖 | 離線 Viewer 任點角度讀 EIRP／EIS，可切極化與 2D／3D | 客戶自行對應擺放與開孔位置 |
| 測試參數調整 | 受限於套裝軟體既有條件 | 自研軟體可依症狀客製參數 | 重現條件貼近實際客訴 |
| 雜訊源定位 | 換料試錯、多輪打樣 | 探棒量測搭配業界背景工程師判讀 | 直接指出雜訊來源與改善方向 |
可左右滑動查看完整表格
買方的困難不在於不知道產品有問題，而在於無法判斷供應商的說法是否成立。
以公正量測結果作為依據，讓採購方能對天線廠與 ODM 提出具體要求。
天線改版、機構修改後的性能差異由百佳泰量測驗收，確認改到位才收案。
客戶授權時，可代為與天線廠溝通技術細節。實績：單一專案同時評比 2 家天線廠、4 個設計版本。
以下列出各類測試實際依循的標準與來源，版本與最後核對日期一併標示。
| 測試類型 | 依據 | 出處 |
|---|---|---|
| Wi-Fi 傳導 | IEEE 802.11 或模組規格書 | IEEE 802.11 Working Group |
| Wi-Fi 吞吐量 | 依產品定位與使用情境由百佳泰建議判準；客戶無既有標準時參照 BBF TR-398 | Broadband Forum Technical Library |
| 藍牙傳導 | Bluetooth SIG RF-PHY 測試規範與模組規格書 | Bluetooth SIG Specifications |
| LTE 傳導 | 3GPP TS 36.521，Rel.8 | 3GPP Specifications |
| OTA（TRP／TIS） | 依 CTIA OTA 測試規範，843 無響室依該規範建置 | CTIA Certification Test Plans |
| 天線被動 | 業界慣例，並依產品定位與使用情境由百佳泰建議判準 | — |
| 共存干擾（SER／KCR） | 百佳泰自訂指標，依一般使用者聽感與操作感受設計。需要專業聲學指標時由聲學團隊配合 | — |
| 競品對比基準 | 客戶指定或市售可取得的競品，在相同環境、相同條件下同步量測，作為無絕對標準時的判準 | — |
可左右滑動查看完整表格
產品沒有可對照的標準門檻時，競品的實測值就是最實際的判準。百佳泰在同一環境、同一組設定下同步量測，確保比較的公平性。零組件與整機層級的競品對比屬本服務範圍；系統級與電信商比測請參考無線效能顧問服務。
顧問服務貫穿產品開發的每個節點，也可在問題發生後單獨介入。
| 階段 | 顧問服務 | 交付項目 |
|---|---|---|
| RFP／RFQ | 制定或檢視標案文件、檢視 ODM 提案與測試報告 | 文件審閱意見、ODM 報告檢核 |
| EVT | 制定驗證計畫、選料建議、天線擺放位置提案 | 驗證計畫、Executive Summary、結案報告 |
| DVT | 問題分析與除錯支援（IAD Flow） | 驗證計畫、Executive Summary、根因分析報告 |
| PVT | 競品分析驗證計畫、第三方公正性能報告 | 競品分析計畫、Executive Summary、競品分析報告 |
| 客訴分析 | 問題重現與分析計畫、改善方案 | 客訴分析與驗證計畫、Executive Summary、分析報告與具體改善方案 |
可左右滑動查看完整表格
還沒到需要開除錯案的程度，只想確認天線做得對不對，可單獨委託天線主被動量測：被動涵蓋 VSWR、Return Loss、隔離度、輻射效率與 2D、3D 場型；主動涵蓋整機 OTA 的 TRP 與 TIS。交付含離線 Report Viewer。
涵蓋 11 類產品，從筆電、機上盒、AP Router 到車載與網路攝影機。
| 客戶類型與地區 | 問題 | 成果 |
|---|---|---|
| 日本筆電品牌 小型桌上型電腦 |
內部驗證發現 Wi-Fi 效能不佳 | 天線與雜訊改善後，遠距效能提升 2 倍 |
| 國際電競週邊品牌 無線耳機 |
使用者反映遊戲中斷音，但規格測試看不出問題 | 以人工頭與人工耳在四種干擾情境、三個配戴角度下量測 SER，重現使用者聽到的斷音，並找出雙模耳機在藍牙連線下比 Dongle 連線更易受干擾 |
| 印度 ISP 業者 機上盒 |
Wi-Fi 效能不佳且藍牙容易斷線 | RF 走線與藍牙天線共存干擾排除，Wi-Fi 效能提升 1.4 倍 |
| 中國通訊代工廠 Wi-Fi AP Router |
電信商比測中效能落後競品 | 天線頻偏與擺位優化，5 GHz 提升 1.5 倍，無須更換天線或大改 PCB |
| 台灣車載電子 藍牙 OBD 系統 |
上市後客訴使用距離過短、容易斷線 | 灌膠造成天線頻偏，調整金屬機構後通訊距離達 7 公尺 |
| 美國平板配件商 iPad PoS 方案 |
大量 LTE 訊號弱、易斷線客訴 | 定位至特定外殼結構，調整後 LTE 效能顯著改善 |
| 美國電子製造服務公司 平板系統 |
嵌入金屬外箱後效能衰減 | 找出遮蔽來源並提出可量產的改善方案 |
| 北美 CSP 業者 TV Dongle 與 Controller |
不清楚哪些指標影響使用者體驗 | 訂定 RF Performance 驗收標準，並評估天線數量對關鍵指標的影響 |
| 俄羅斯網路科技公司 智慧音響 |
首款產品缺乏效能評估基準 | 建立無線效能量化評估體系與競品分析報告 |
| 日本電信商 CPE |
下一代產品規格待定 | 制定可量化的無線規格，並協助審視 ODM 測試報告 |
可左右滑動查看完整表格
樣品與資訊備齊的程度，直接決定重現要花幾天。
一台測試、一台備用，其中一台需可供改機。
天線被動與模組傳導量測需焊接 RF cable、外殼破孔。未改機只能量到整機結果，無法分辨問題出在天線本身還是系統。
提供機型、發生距離、環境及當時同時連線的裝置。描述越具體，重現越快。
以下是業務與工程信箱最常收到的九個問題。
標準測試驗的是乾淨環境下的規格符合度。客訴則發生在多技術同時運作、有機構遮蔽、有系統雜訊的真實環境下。IAD Flow 從症狀重現開始，比對實驗室與現場條件的差異，找出根因並驗證改善效果；同樣的分析結果，也能作為下一代產品早期開發驗證的依據。
天線被動與模組傳導量測需要改機。未改機只能量到整機結果，無法分辨問題出在天線本身還是系統。建議準備 2–3 台樣品，其中一台可供改機。
單一症狀定位 1 週內，整機除錯 2 週內，自樣品到齊起算。無專案占用時，樣品送達後兩個工作天內開測。
可以，吞吐量與 RvR 測試可做到 4×4 320 MHz。傳導與 OTA 量測目前涵蓋至 Wi-Fi 6E 160 MHz。
可以，斷音與共存干擾以實體裝置對打重現，不受藍牙版本限制。僅標準傳導量測受設備限制，目前涵蓋至 Bluetooth 5.0。
我們提供根因分析與具體改善建議。由客戶或採購方向供應商提出要求，百佳泰可代為驗收改版前後的性能差異；經客戶授權，也可直接與供應商（如天線廠）溝通技術細節。
報告附離線 Report Viewer，不需要 RF 背景也能判讀。你可以自行點選任一角度查看 EIRP／EIS 數值並切換 2D／3D，把弱場方向對應到產品實際擺放與開孔位置。報告除了原始數據，也包含問題分析與改善建議，可直接作為與供應商討論的依據。
可以，我們會先做初步判斷，再依問題類型建議處理方式：
可以，這屬於 EVT 階段的設計審查與選料建議。我們依產品結構檢視天線擺放、選料與走線並提出建議；有實體樣品後，再以量測驗證建議是否到位。
無線驗證的其他服務範圍，依問題性質選擇對應的頁面。
不必先準備規格文件。告訴我們產品在什麼情況下出問題，顧問團隊會先判斷這是不是 RF 議題、需要哪些量測，確認可行再談範圍與費用。
