HDMI 2.1 Type-A Rec

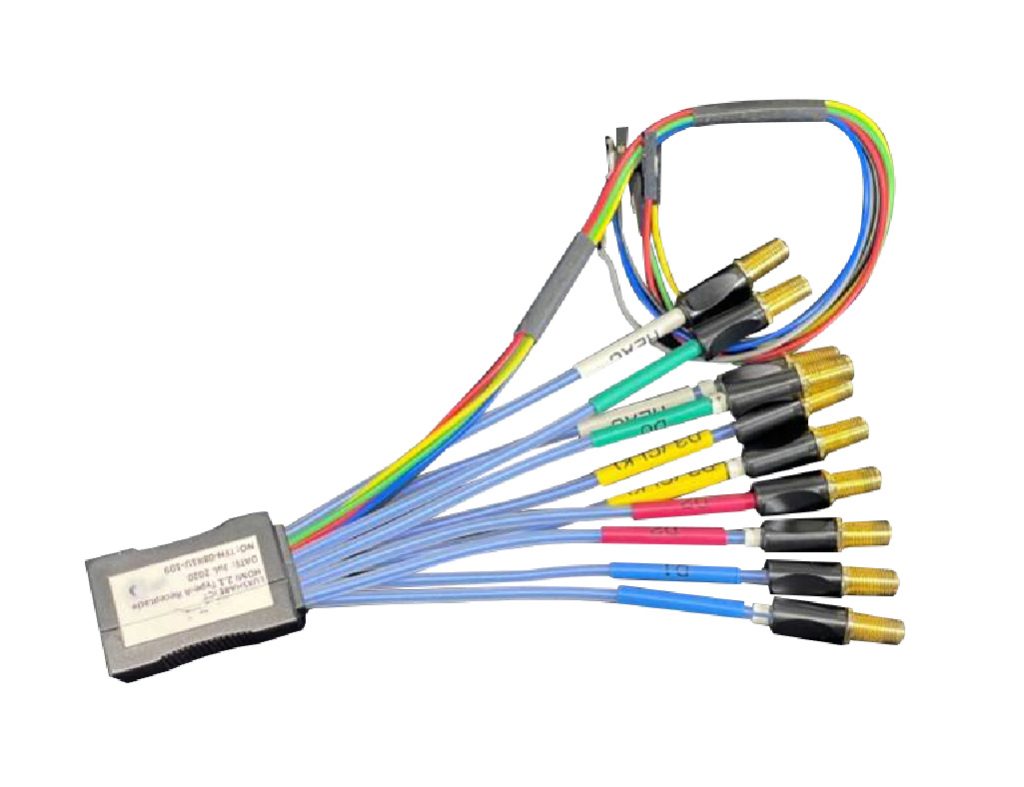

治具編號：HDMI 2.1 Type-A Receptacle TF (Luxshare TFH-08RIU)

產品介紹

TFH-08R1U支援HDMI Cable CAT3 2.1 CTS的測試，該治具被設計為「在高效能的電氣測試下，同時帶有精準的測試結果。」

應用範圍

HDMI Cable Cat 3 電氣認證測試

主要特性

  1. 傳輸速度最高可達48 Gb/s
  2. 支援CAT 3線纜測試
  3. GCTS 認證測試治具
  4. 支援FRL/EDID 測試

產品規格

  1. HDMI Type-A Receptacle 連結器
  2. SMA 連接器 6個，用於 D0~D2
  3. SMA 連接器 2個，用於 D3(CLK)
  4. SMA 連接器 2個，用於 HEAC
  5. 尺寸：24mm x 162.22mm
