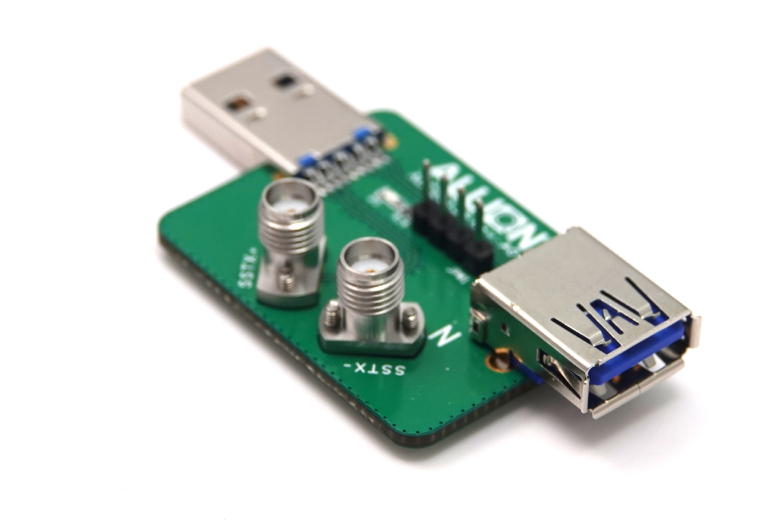

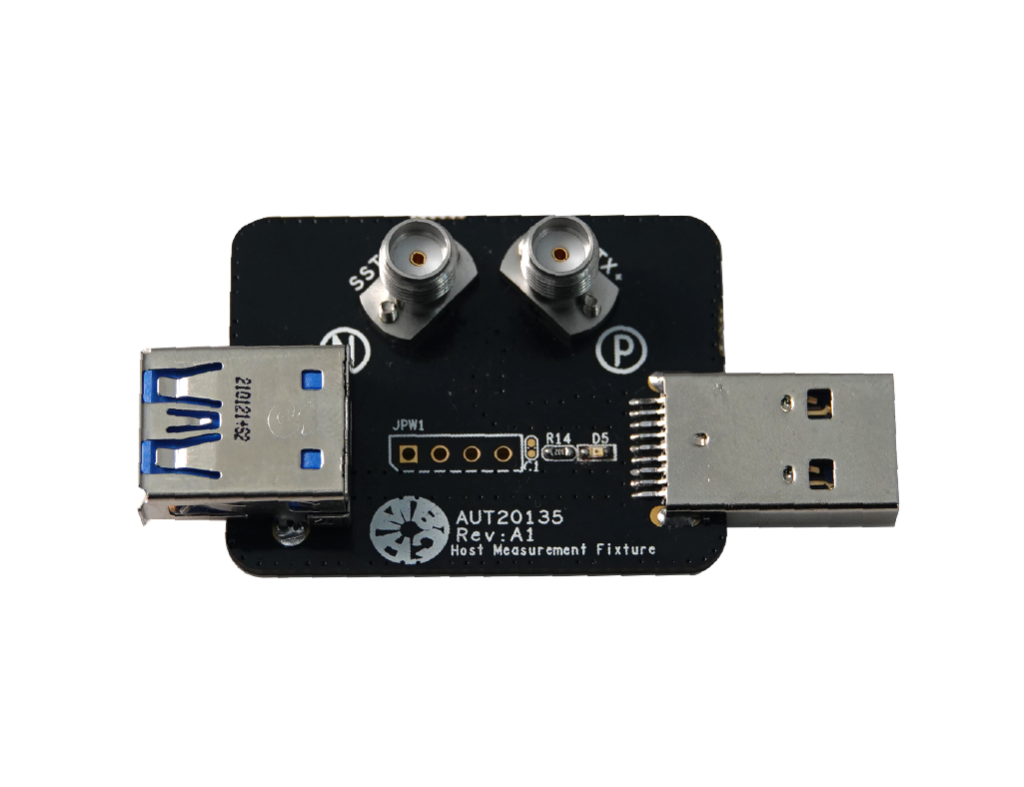

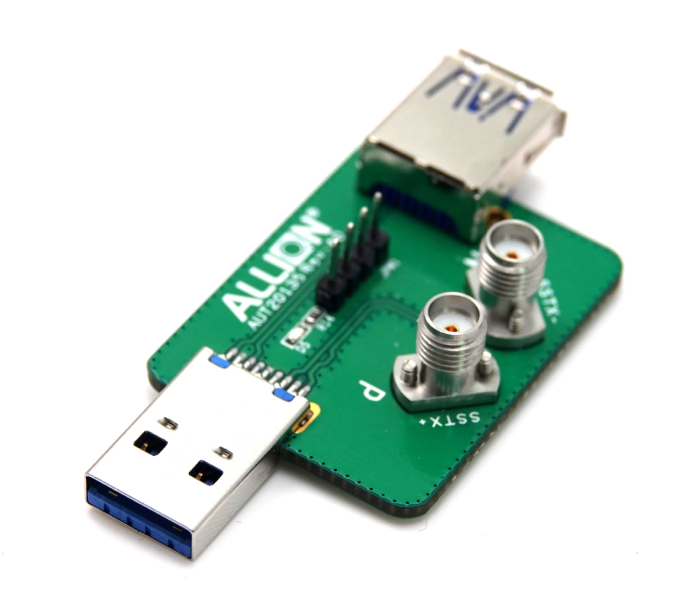

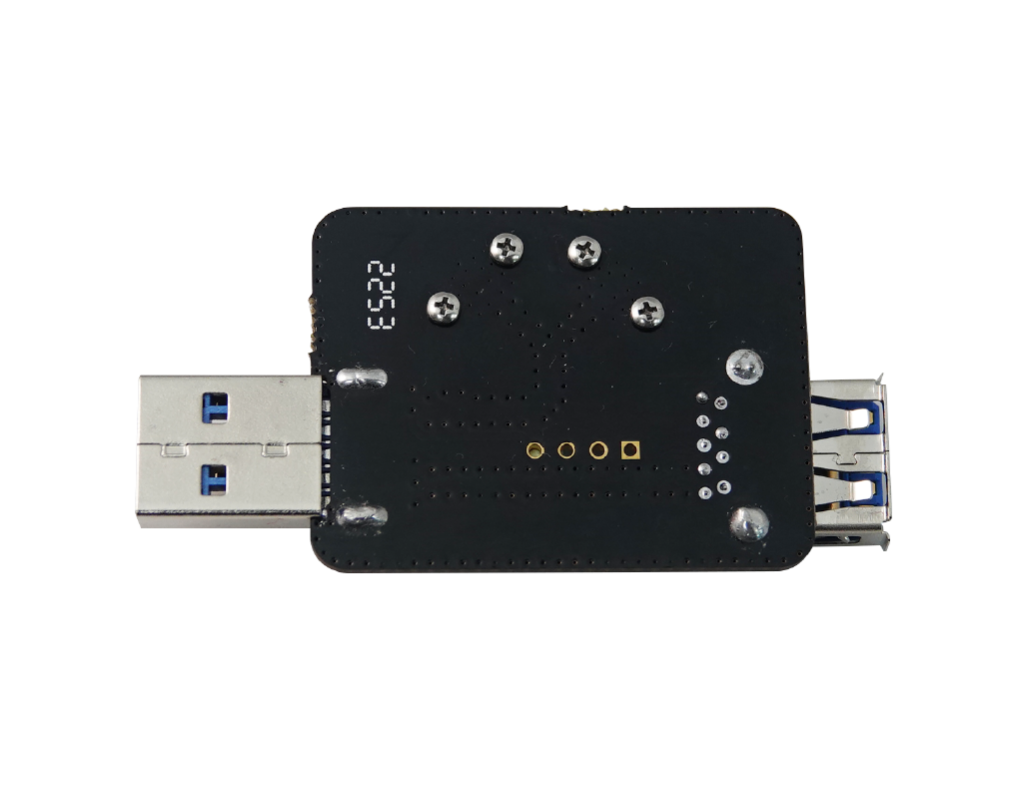

USB A TX Test Fixture

治具編號：AUT20135

產品介紹

過往測試治具 HOST Fixture 1A的SMA焊接點常容易因插拔而導致損壞。Allion新設計的AUT20135，降低SMA損壞的風險（若SMA Connector損壞更可直接更換），並同時提高USB 3.0 訊號品質，減少因為治具而造成的量測損耗。

應用範圍

USB 3.1 Legacy Host Tx Signals Integrity Test

*AUT20135是USB31AET Kits中USB 3.1 Host Fixture 1A的替代品。

如果要執行SI信號完整性測試，你必須擁有USB31AET Kits的其他測試治具。如需購買USB31AET Kits測試治具，請另洽USB-IF。

主要特性

  1. Signals Improvement
  2. SMD SMA Connector implement
  3. Vbus LED Indecated

產品規格

  1. One USB 3.0 Type-A Plug Connector
  2. One USB 3.0 Type-A Receptecl Connector
  3. Two SMA Connectors
  4. 1×4 Pin Header for Vbus Measurement if needed.
  5. LED Indicator to make sure Power
  6. Dimension : 40.20 mm x 30.48 mm
