USB-C® – Short Channel Rx Precet. Test Fixture

治具編號：AUT20098

產品介紹

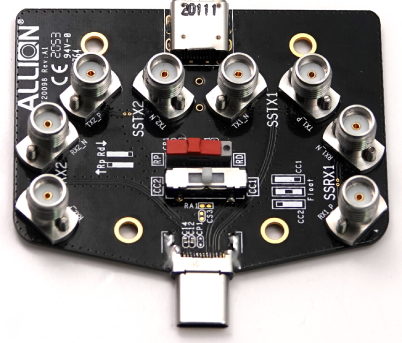

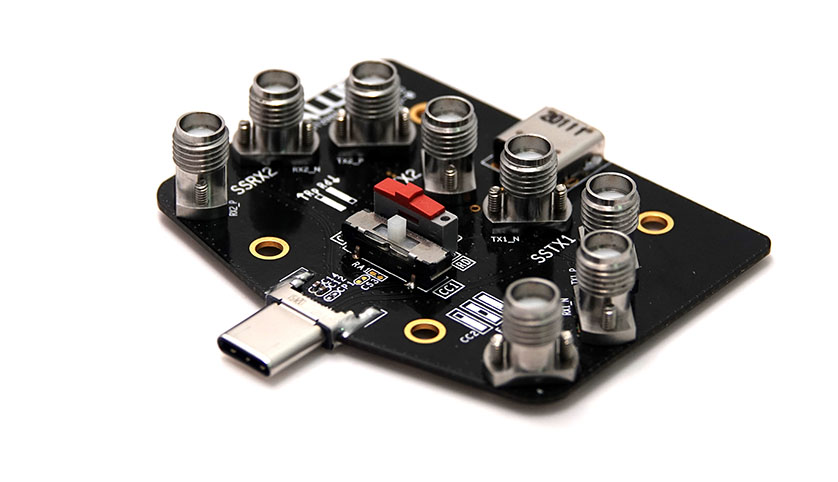

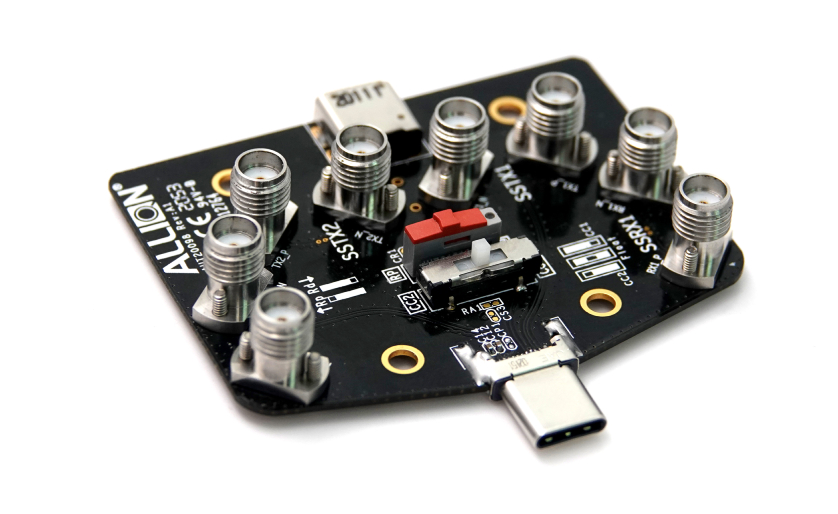

Allion針對USB-C Full Break Out board重新改良治具設計，收集了客戶建議，依據使用者反饋做出三大優化：
  1. 隨心切換CC1/CC2 RP＆RD模式：屏除過往短路帽(Jumper)設定不易的困擾，不再擔心組件空間過小，讓短路帽難以對準切換。現在只要撥動開關，即可輕鬆切換模式。
  2. SMA固定方式升級，降低耗損頻率：SMA改以板上螺絲固定，降低重複旋起時端板損壞機會。 (SMA Connector損壞更可直接更換)。
  3. DC-in Jack改為+5V USB C插孔，使用起來更便利更有彈性。

應用範圍

USB-C 3.1 Tx/Rx Signals Integrity Test

*AUT20098是USB31CET Kits中 Full Type-C Breakout 的替代品。

如果要執行SI信號完整性測試，你必須擁有USB31CET Kits的其他測試治具。如需購買USB31CET Kits測試治具，請另洽USB-IF。

主要特性

  1. Good Signal Quality compare with original Design.
  2. Slide switch for CC1/CC2 & Rp/Rd Setting,
  3. Type-C Connector for Delivery +5V Power instead of DC Jack.
  4. SMD Type SMA which’s easy to fix if there are damaged in the future.

產品規格

  1. One USB Type-C Plug Connector
  2. One USB Type-C Receptacle Connector for +5V Power
  3. Eight SMA Connectors
  4. One SPDT Swicth to Select Rp Pull-Up or Rd Pull Down
  5. One SP3T Switch to Select CC1/CC2/Floating.
  6. Dimension : 58.0 mm x 45.85 mm
