USB-C^® – Auto Orientation Test Fixture

Product Summary

USB-C^® – Auto Orientation Test Fixture

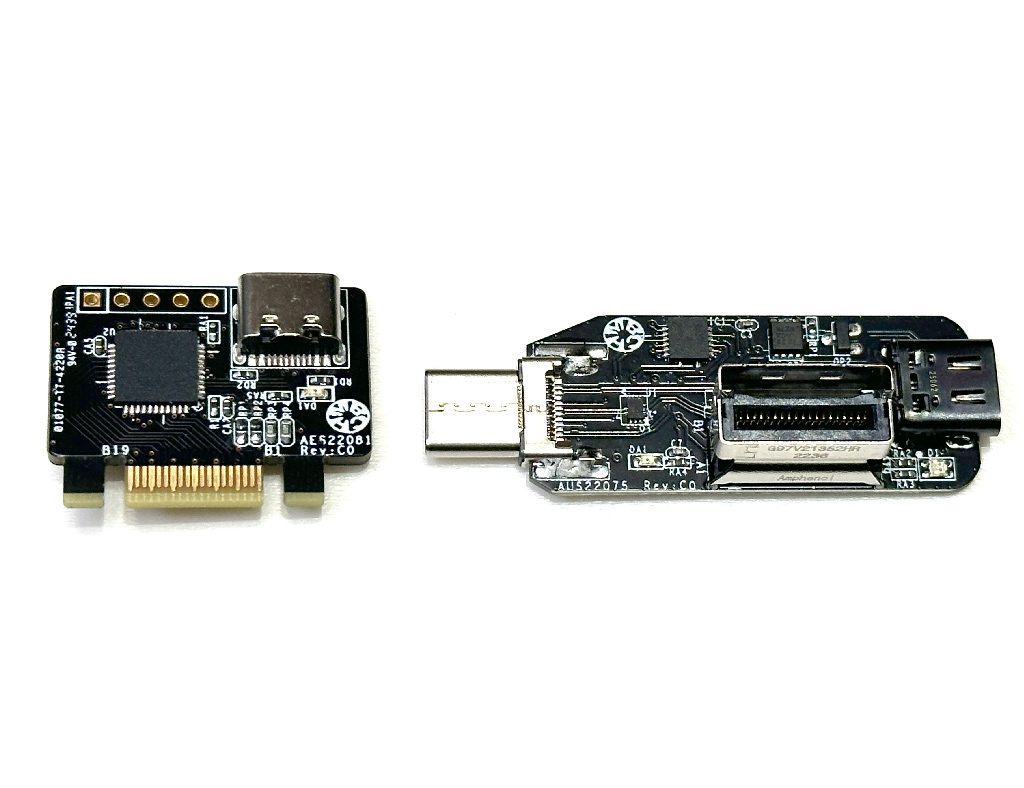

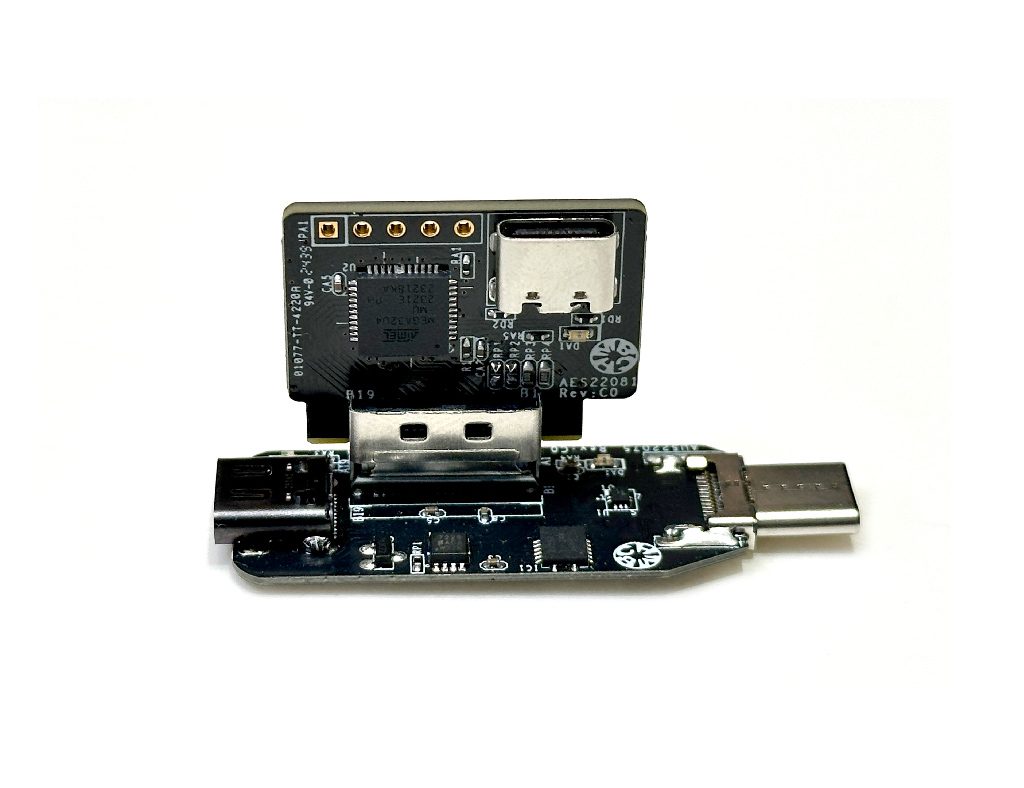

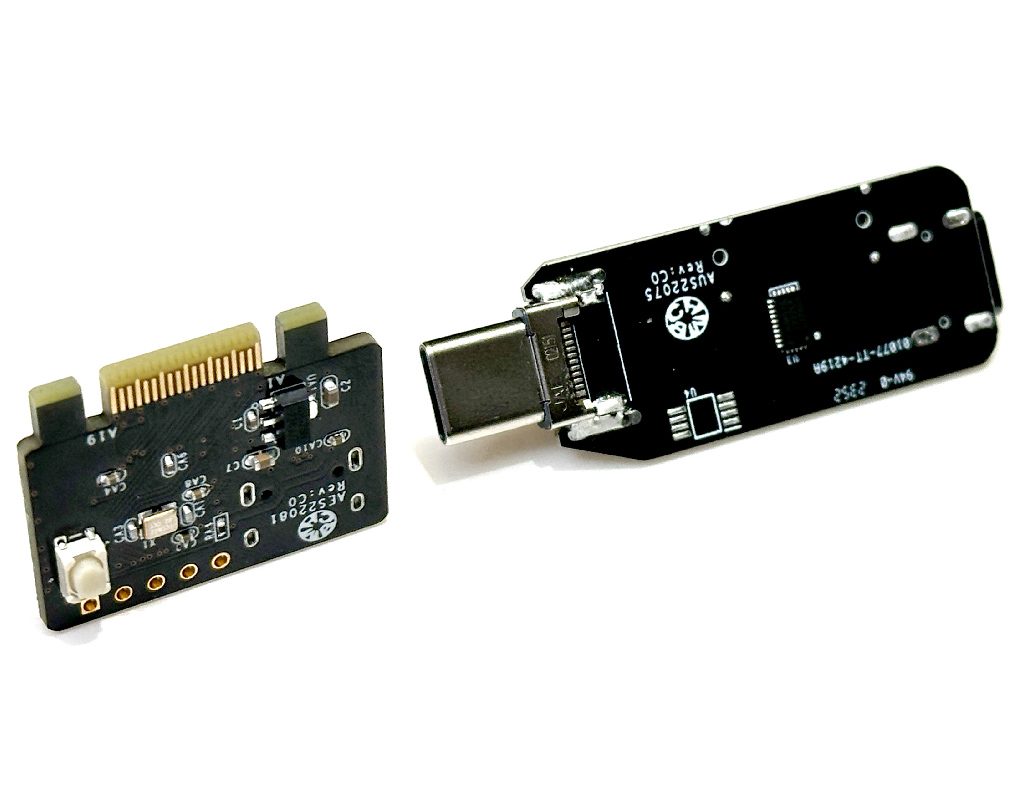

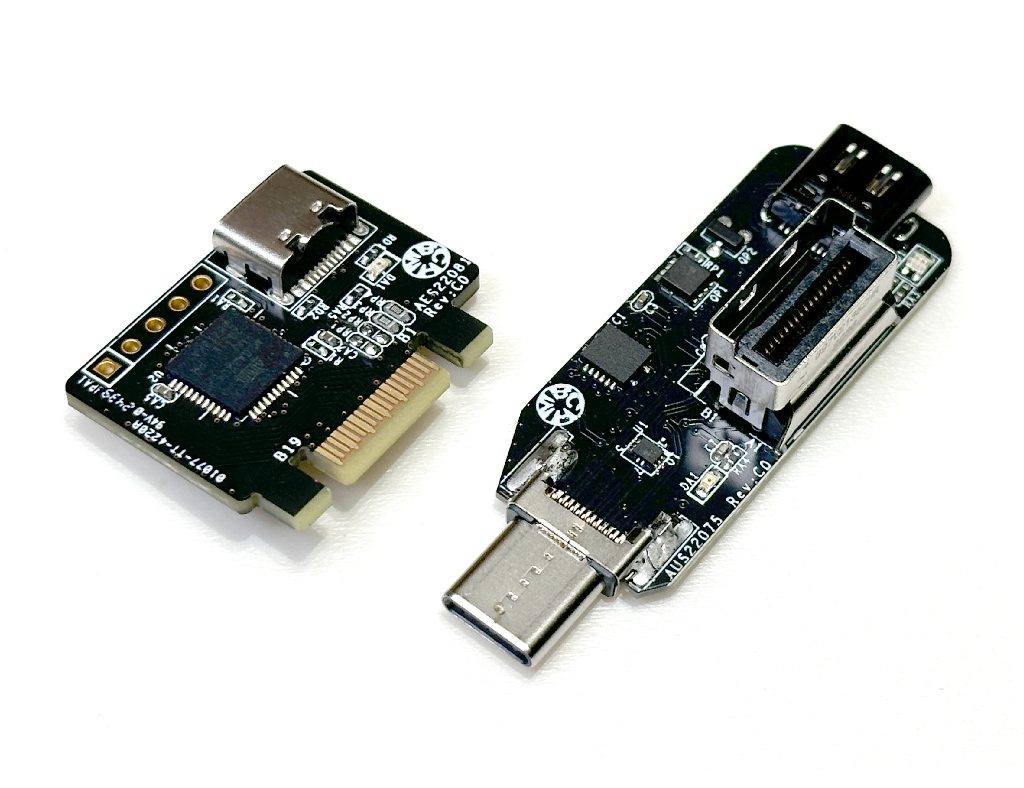

• 此測試治具包含以下項目：

1. USB-C Controller Fixture (Model Name: AES22081)
2. USB-C Orientation Fixture (Model Name: AUS22075)

• 交期為下單後4-6週

Application

• 循環測試，生產線製造
• 穩定性及可靠性測試
• 互連性及功能測試

Key Feature

• 模擬 USB-C 埠的方向功能
• 軟體可編程：方向時間設定、循環次數
• 不僅節省更多時間，同時還能避免手動操作的錯誤

Specification

AUS22075 (用於DFP和UFP連接)

• USB-C Plug 連接器，1個
• USB-C Receptacle 連接器，1個
• 尺寸 : 50.14 mm x 17.12 mm

AES22081 (用於 5V 電源與軟體控制)

• 用於 5V 電源與軟體控制的 USB-C Receptacle 連接器
• 硬體按壓按鈕
• 尺寸 : 27.55 mm x 21.29 mm

總高度：26.63 mm
