PCIe MCIO8i CLB5.0 Test Fixture

Product Summary

PCIe MCIO8i CLB5.0 Test Fixture Sets

• PCIe MCIO8i CLB5.0 測試治具套組包含以下項目：

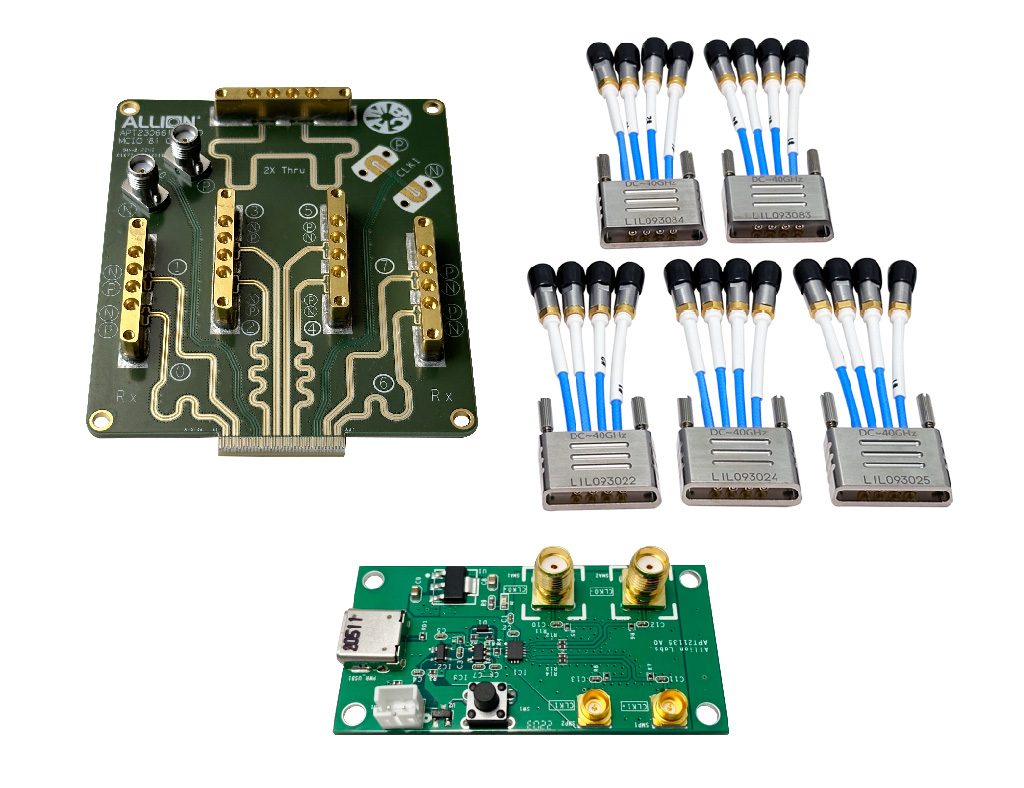

1. PCIe MCIO8i Test Fixture (Model Name: APT23066)
2. Allion CMTS Board (Model Name: APT21135)
3. 1×4 SMPM 線纜模組*5 (4組 for Tx / 1組 for Rx)

• 交期為下單後4-6週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen5)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備MCIO8i介面設計的系統產品

Key Feature

• 適用於PCIe 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 內建兩倍校正線

Specification

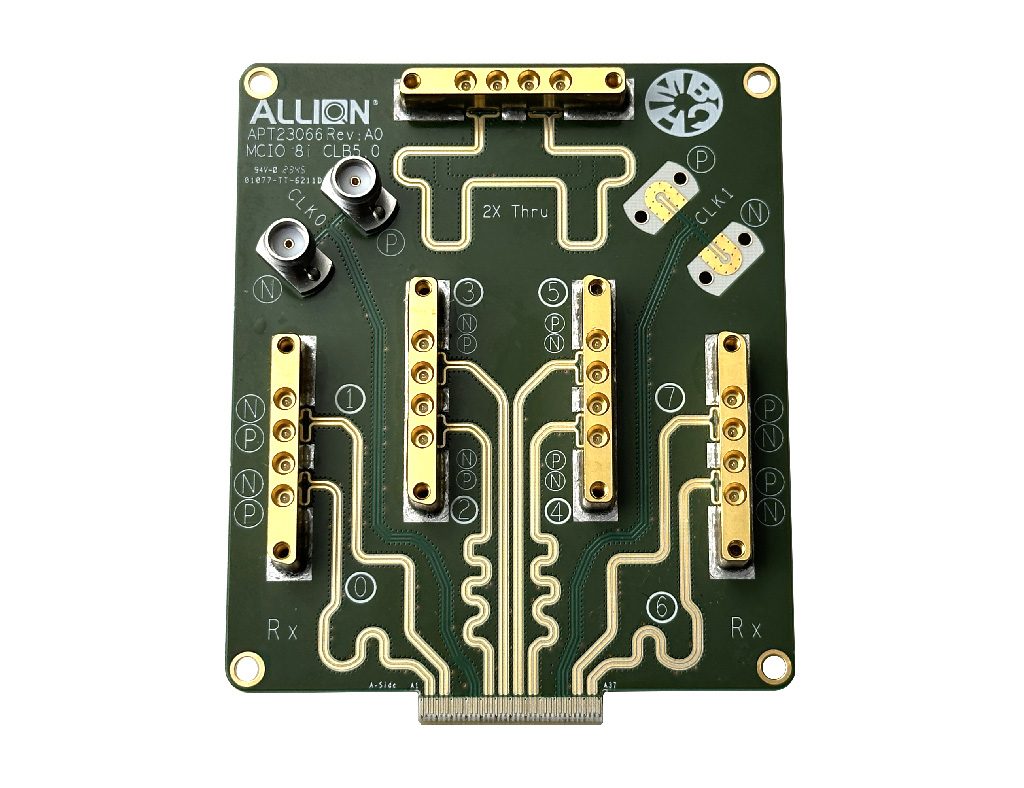

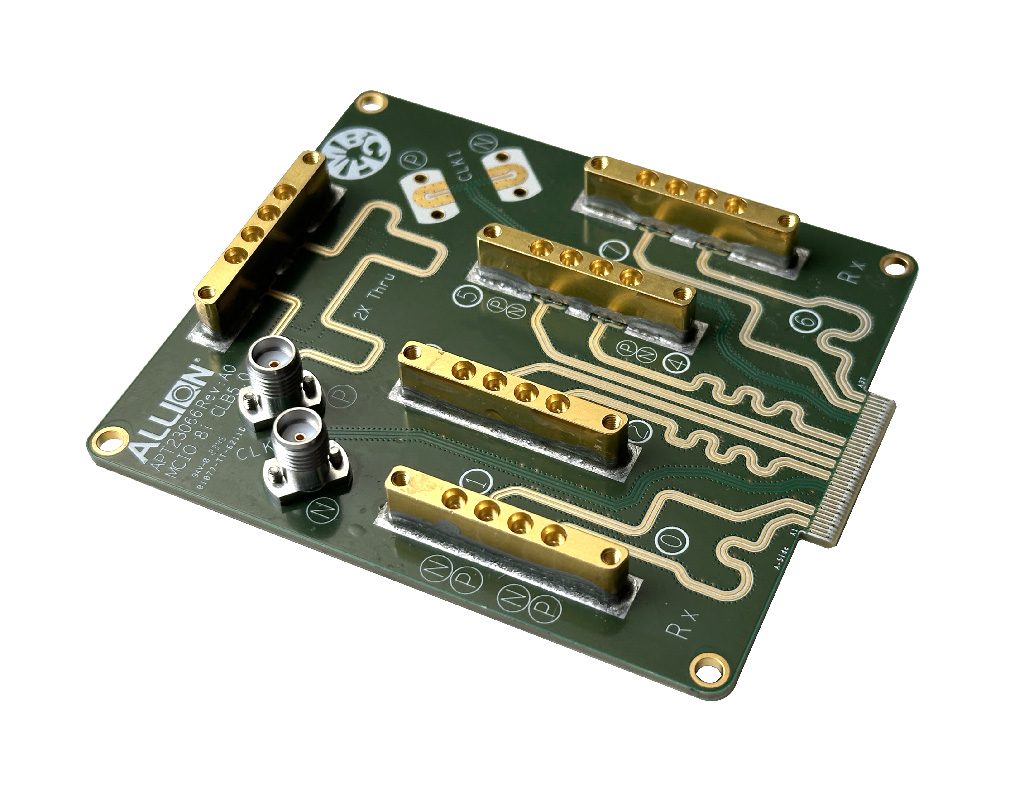

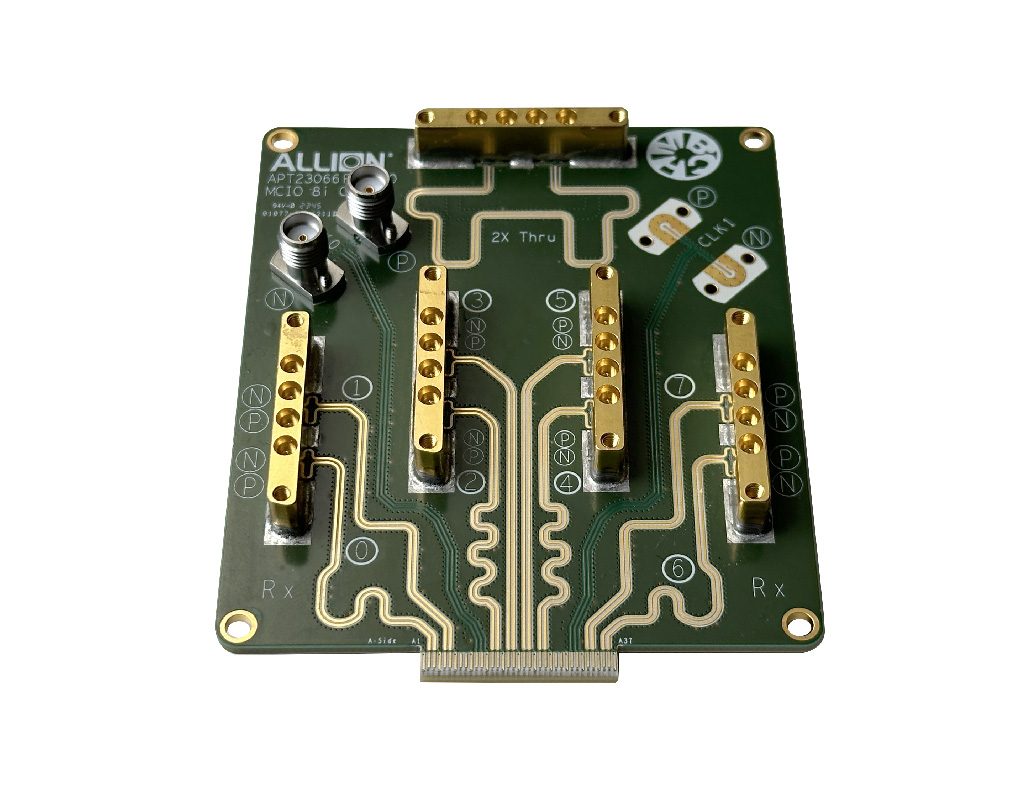

APT23066

• PCIe MCIO8i Golden Finger
• Tx/Rx Lane 0~7的四端口SMPM連結器，8個
• Reference Clock 的SMA連結器，2個
• 兩倍校正線的四端口SMPM連結器，1個
• 尺寸 : 69.85mm x 84.81mm
