M.2 PCIe B+M Key CLB5.0 Test Fixture

Product Summary

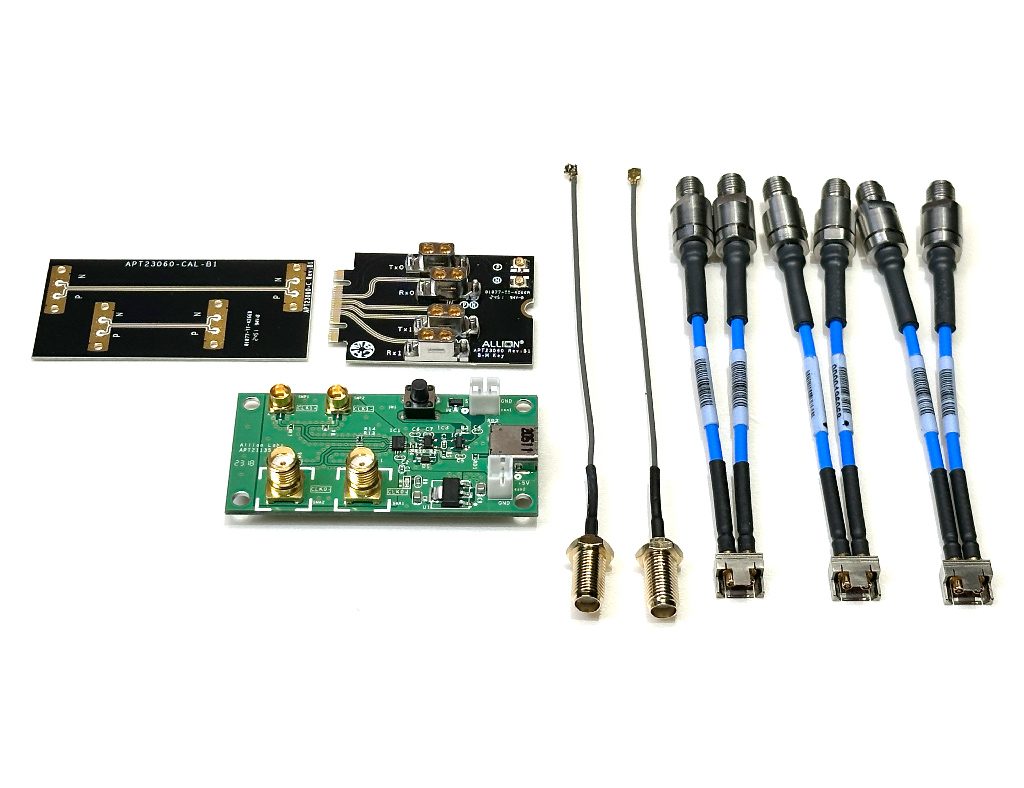

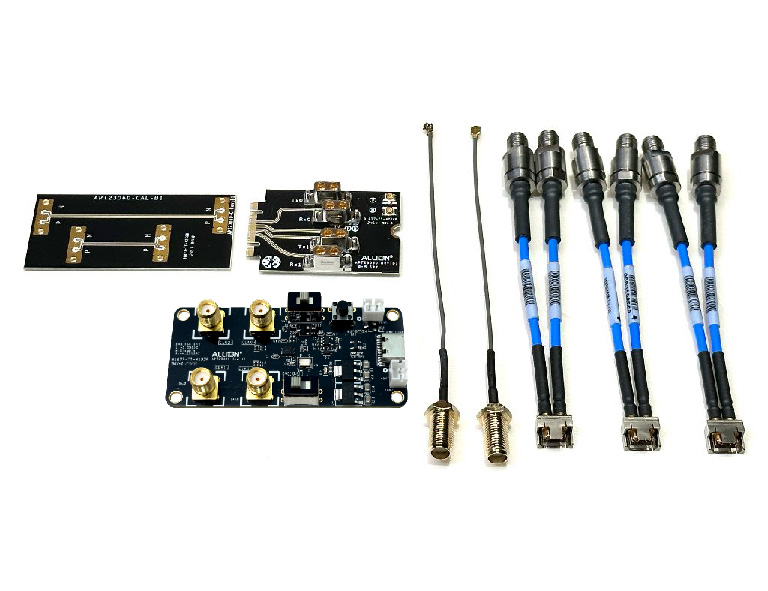

PCIe M.2 CLB5.0 Test Fixture Sets for B+M Key

• M.2 PCIe CLB5.0 測試治具套組包含以下項目：

1. M.2 B+M Key (Model Name: APT23060)
2. M.2 CAL (Model Name: APT23060-C)
3. Allion CMTS Board (Model Name: APT21135)
4. SMPM Cable Module*4
5. IPEX MHF1 to SMA cable*2

• 交期為下單後4-6週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen5)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備M.2 B+M Key介面設計的系統產品

Key Feature

• 適用於PCIe M.2 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 提供兩倍校正板

Specification

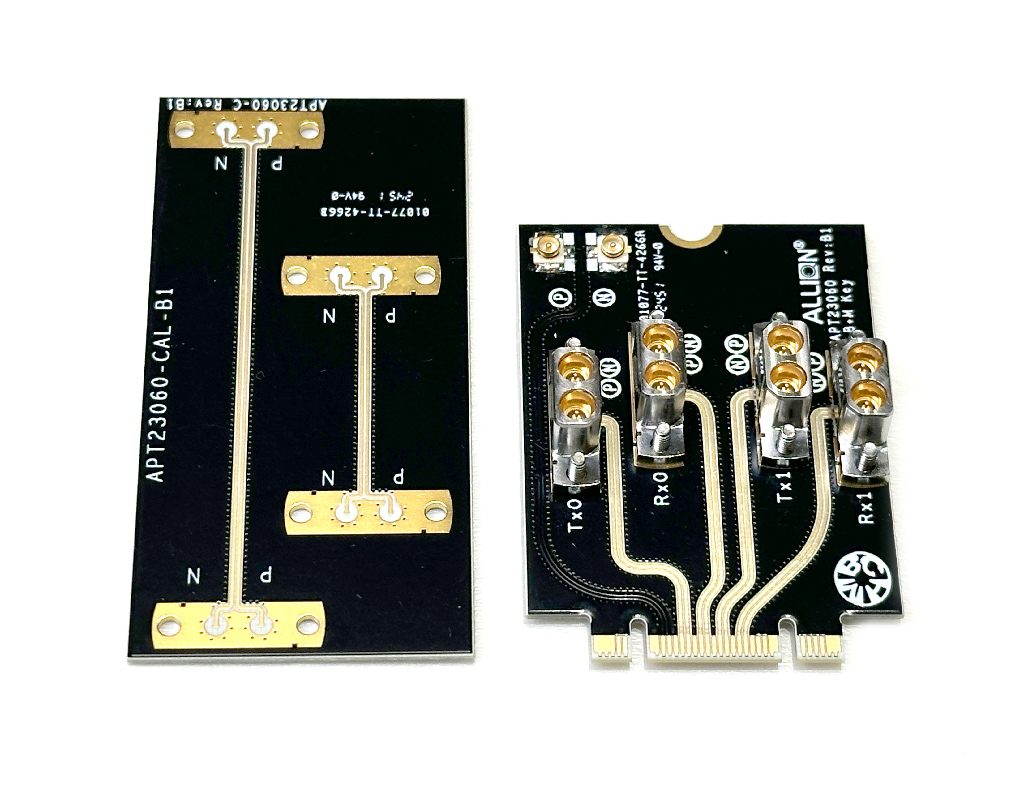

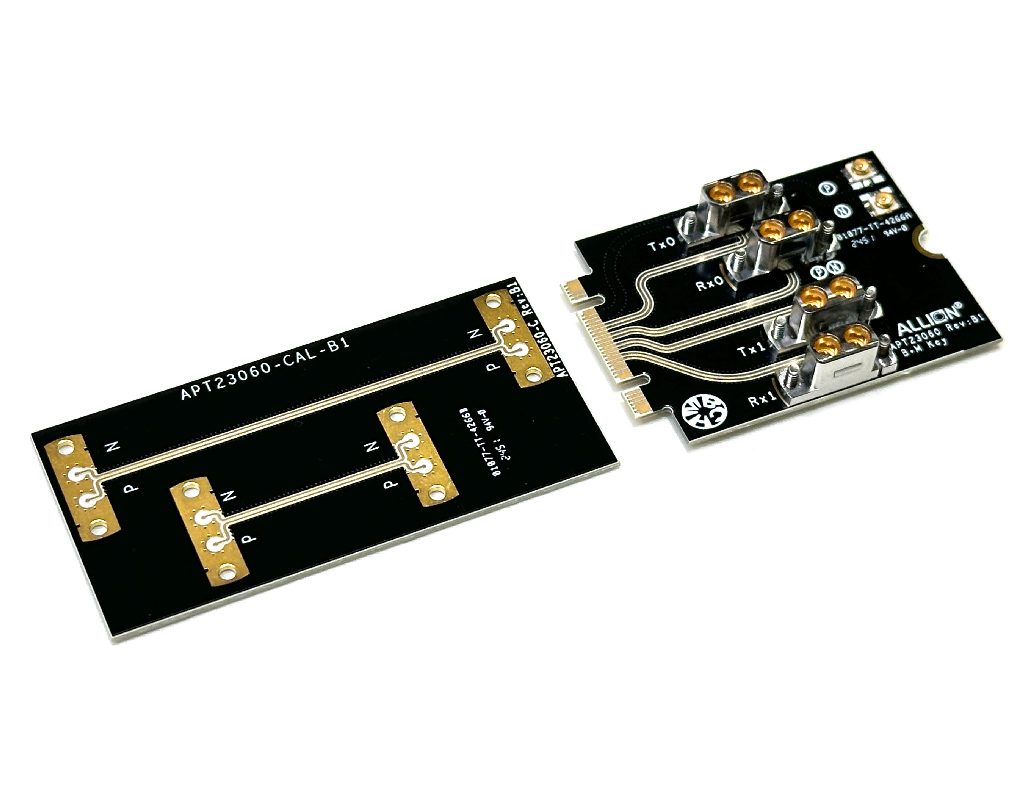

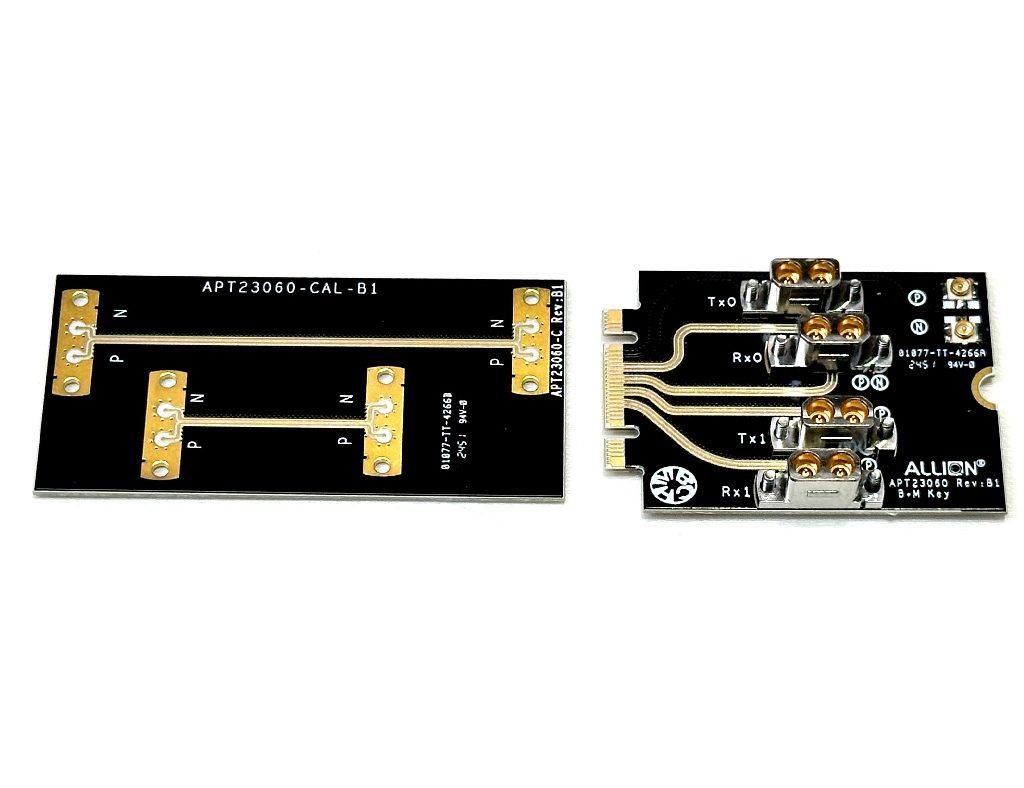

APT23060

• PCIe M.2 B+M Key Golden Finger
• 用於Lane0/Lane1的雙端口SMPM連結器，4個
• 用於時鐘參考(Clock Reference)的RF線纜，2條
• 用於基準時鐘(Reference Clock)的SMA連結器，2個
• 尺寸： 30mm x 42mm

• 用於兩倍校正線的雙端口SMPM連結器墊片，2個
• 尺寸：30mm x 30mm
