M.2 2230 CLB5.0 Test Fixture

Product Summary

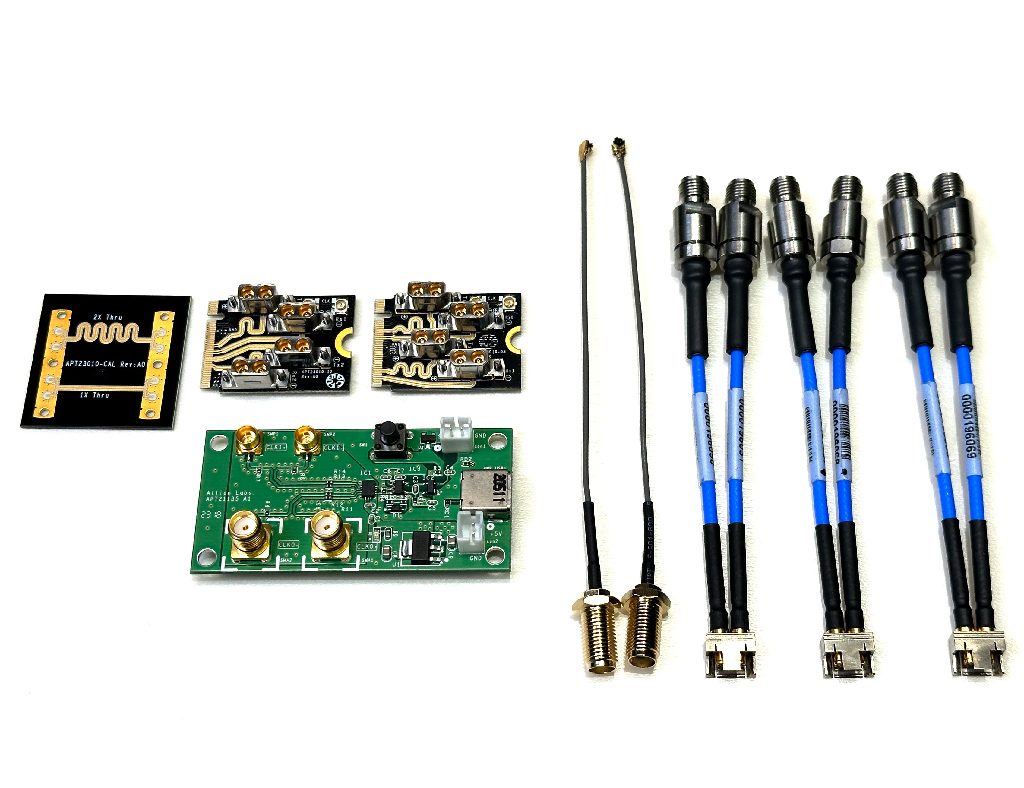

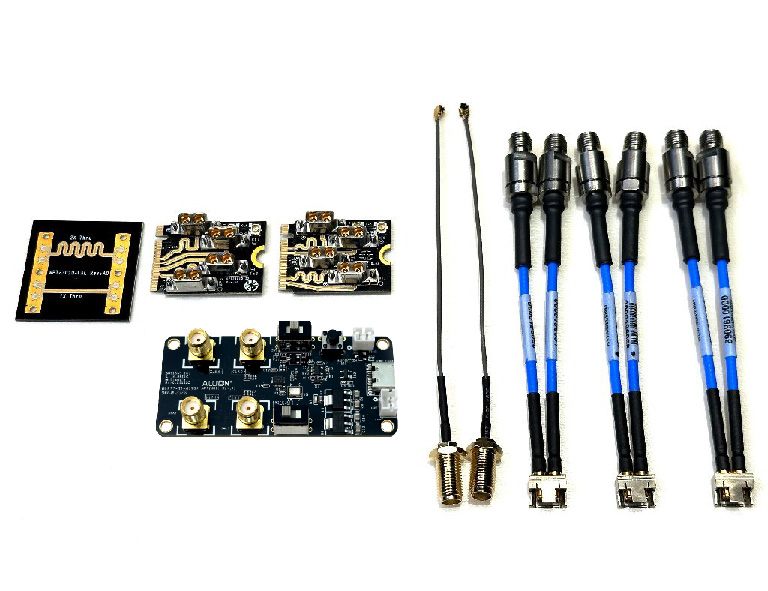

M.2 2230 CLB5.0 Test Fixture Sets

PCIe M.2 2230 CLB5.0 測試治具套組包含以下項目：

• PCIe M.2 2230 Test Fixtures (Model Name: APT23010)

1. APT23010-03 for Lane0/Lane3
2. APT23010-12 for Lane1/Lane2

• Allion CMTS Board (Model Name: APT21135)
• SMPM 1×2 Cable Module*3 (2 for Tx / 1 for Rx)
• IPEX MHF1 to SMA cable*2 (for Reference Clock)
• Calibration Board 2x & 1x Thru (不包含連接器)

交期為下單後4-6週

Application

• 適用於PCI Express Host 認證測試 for Tx/Rx (Gen1-Gen5)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
• 適用於伺服器、IPC、筆電、桌上型電腦或具備M.2 2230介面設計的系統產品

Key Feature

• 適用於PCIe 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 2x & 1x Thru Calibration

Specification

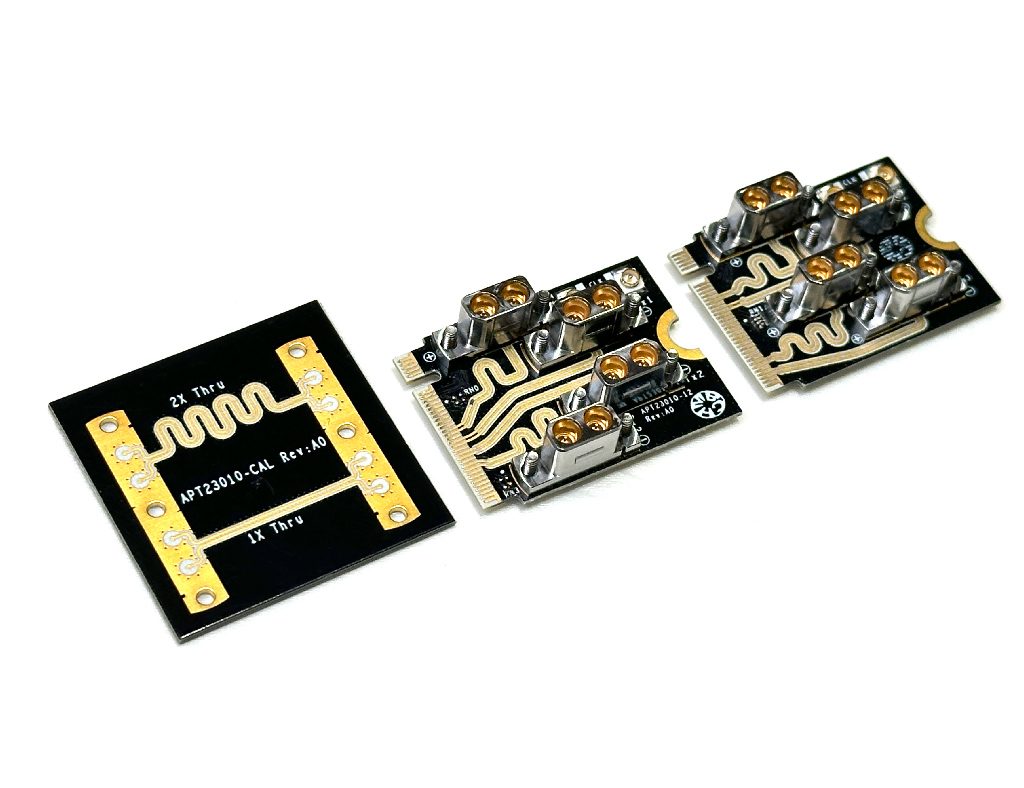

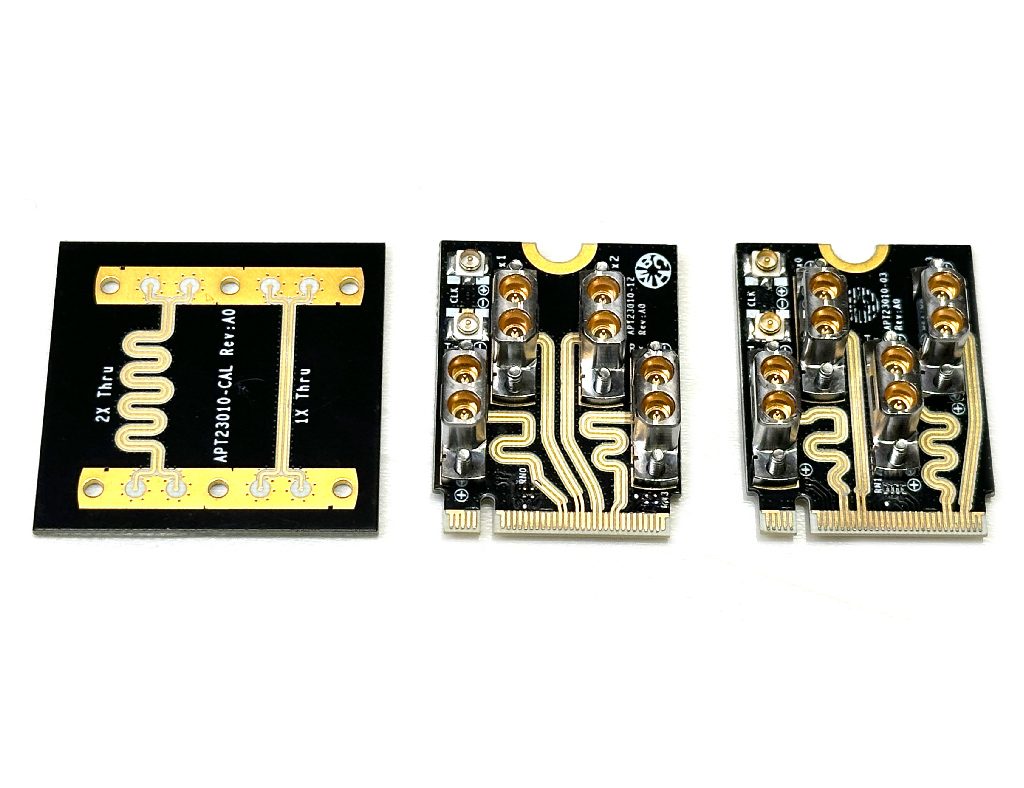

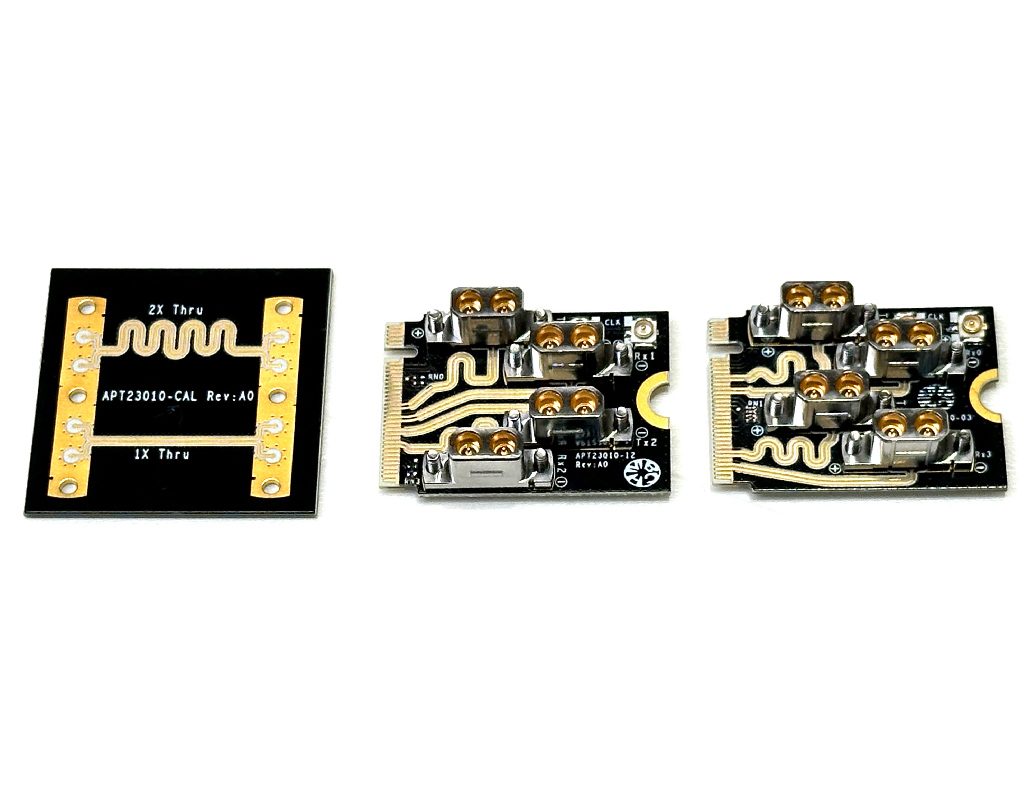

AP23010-03 & APT23010-12

• PCIe M.2 M-Key Golden Finger
• 雙端口SMPM連結器，4個 (Lane 0/3 for APT23010-03 & Lane 1/2 for APT23010-12)
• IPEX連結器 for Reference Clock，2個
• 尺寸 : 69.85mm x 84.81mm

AP23010-CAL

• 兩倍校正線的四端口SMPM連結器，1個
• 尺寸 : 22.00mm x 30.00 mm
