M.2 PCIe CBB5.0 Test Fixture

Product Summary

M.2 PCIe CBB5.0測試治具組內含SMPM線材模組，可大幅縮短測試時間。

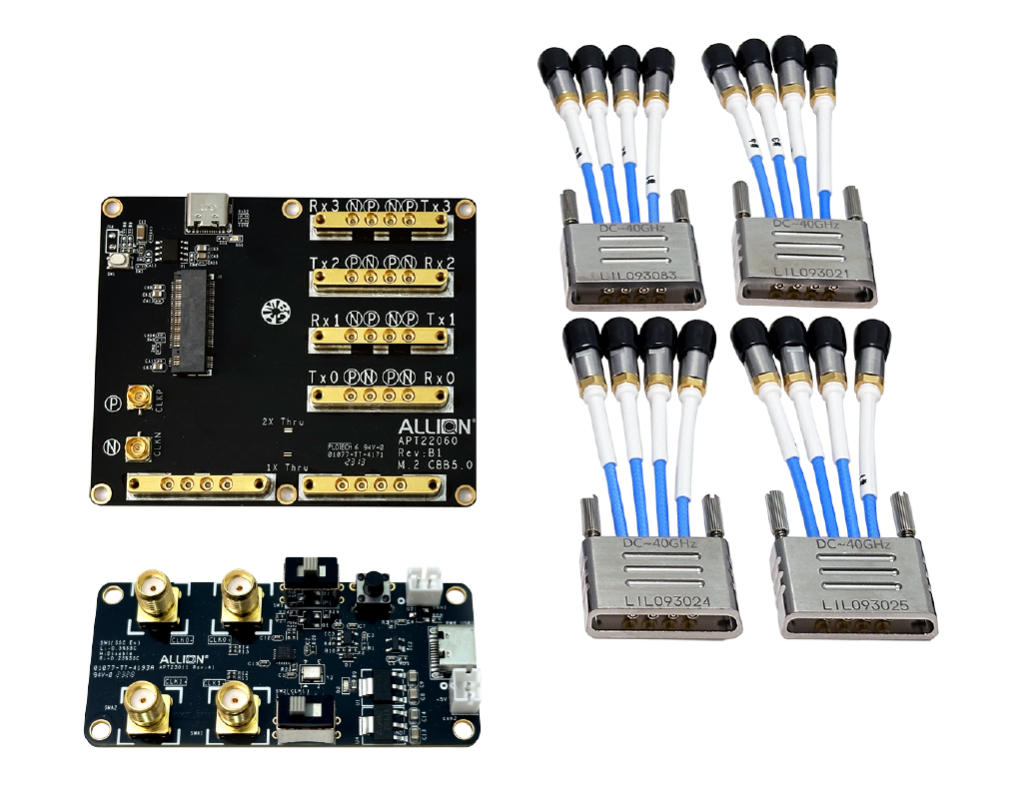

此治具組包含：

Application

• 適用於PCI Express Device 認證測試 for Tx/Rx (Gen1-Gen5)
• 適用於PCI Express 電氣訊號品質驗證 for Tx/Rx (Gen1-Gen5)
• 適用於使用M.2介面的設備及儲存產品

Key Feature

• 適用於PCIe M.2 認證電氣測試 for Tx/Rx
• 強化SMPM連接器結構，以及具彈性的線纜配件
• SMPM連接器和線纜配件，可支援至40GHz
• 兩倍校正板內建設計

Specification

• PCIe M.2 M-Key Receptacle Connector
• 四顆SMPM Connector用於Full Lanes
• 兩顆SMPM用於2X Thru Calibration
• 兩顆SMP Connector用於Reference Clock
• 尺寸 : 66.8mm x 80mm
• 模組化的線纜使用SK Receptacle及四顆SMPM，長度為3英寸
