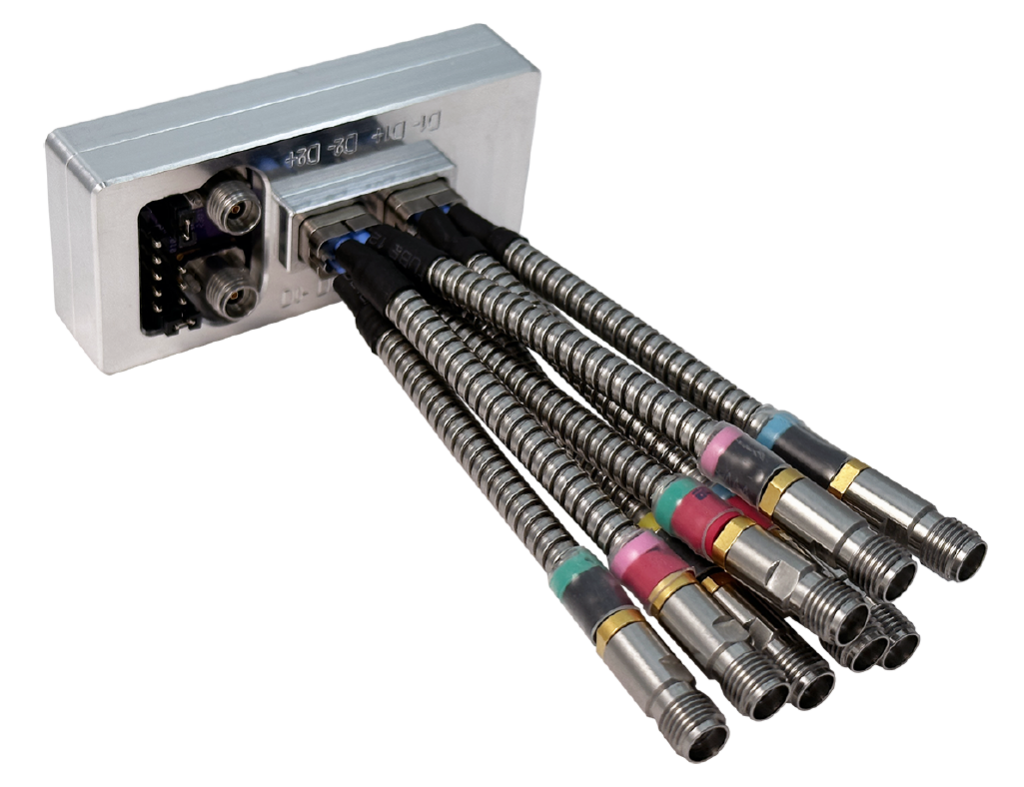

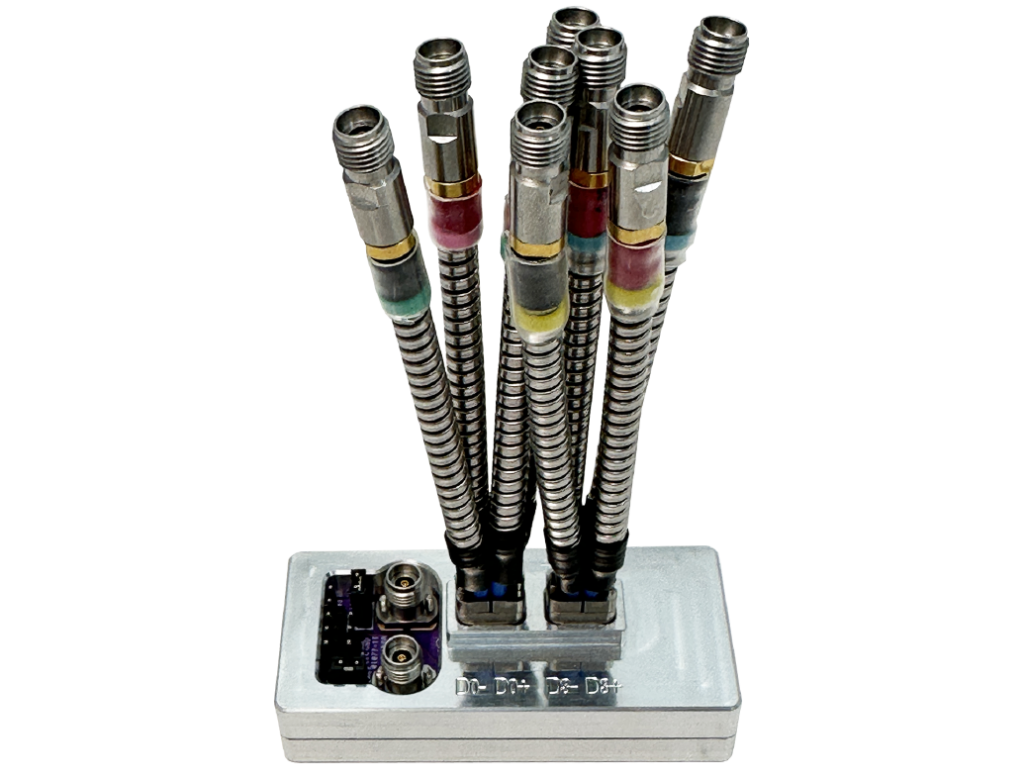

HDMI Type A High Frequency(Receptacle Type)

治具編號：AHT22017_R

產品介紹

AHT22017_R為支援HDMI 電氣認證測試規範 1.4b and 2.1 CTS的治具

應用範圍

  1. HDMI 2.1認證電氣測試
  2. HDMI 1.4b 認證電氣測試

主要特性

  1. 使用堅固的短線纜，減少訊號遺失
  2. 減少人為因素
  3. 傳輸速度最高可達48Gb/s
  4. 線纜模組化，方便設置
  5. 支援FRL測試

產品規格

AHT22017_R
  1. HDMI Type A Receptacle 連接器
  2. SMA 連接器 8個，用於 D0~D3
  3. SMA 連接器 2個，用於 HEAC
  4. 尺寸：20mm x61.12mm x 102mm
