C to DP/mDP Cable Test Fixture

治具編號：ADT23095

產品介紹

由百佳泰設計的C to DP/mDP線纜測試治具 (ADT23095)，可用於C to DP/mDP線纜的認證測試

應用範圍

  • 此測試治具可用於VESA USB-C to DP線材的認證測試
  • VESA認證測試項目如下：
  1. 10.6.1 DP連接器連接至DP Sink
  2. 10.6.2 DP連接器連接至DP Source

主要特性

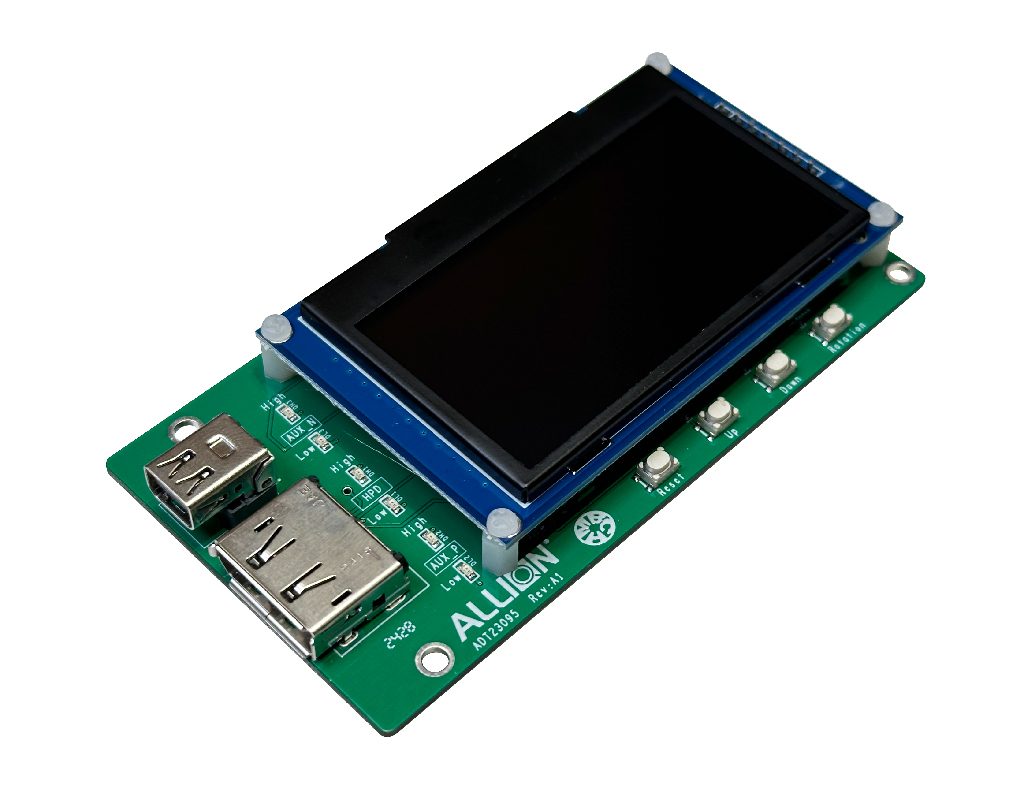

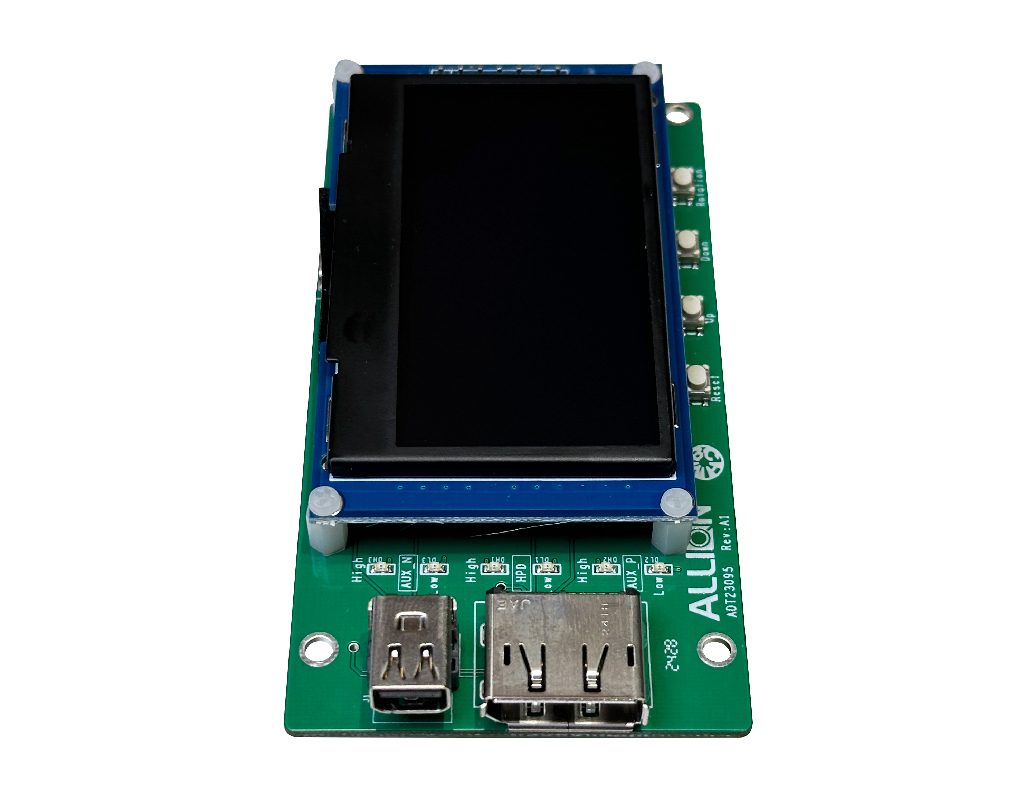

  • 此測試治具附有DP及mDP連接器
  • 可將AUX通道和HPD的直流電壓終端設置為3V或接地

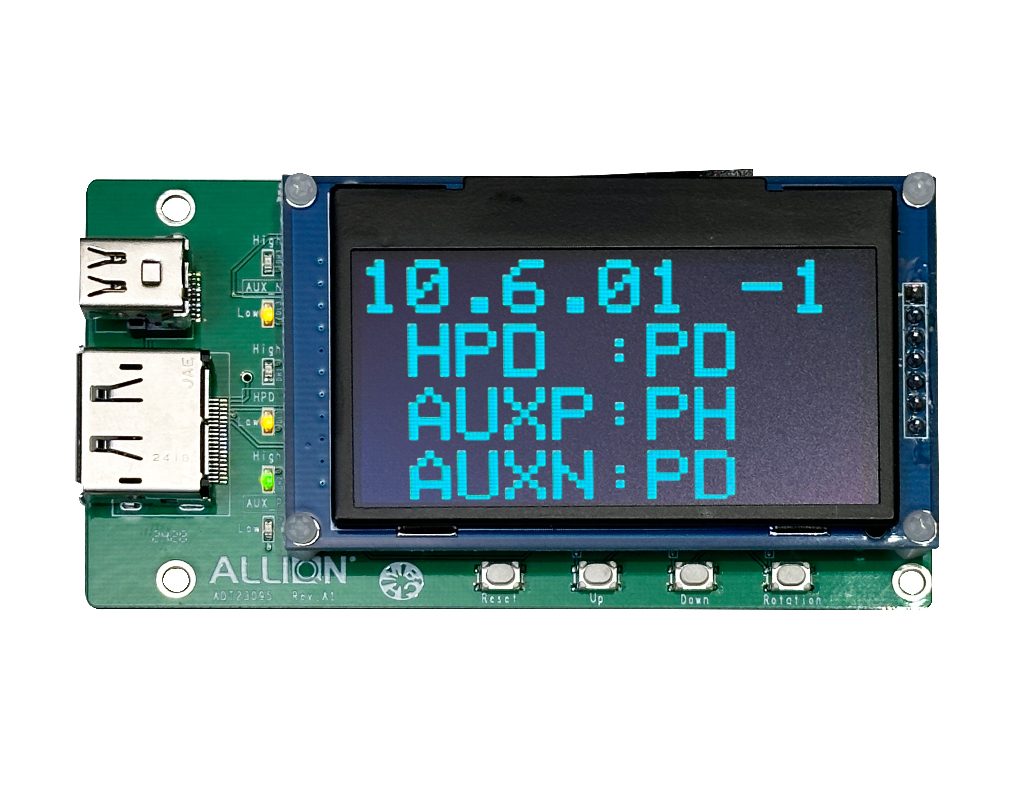

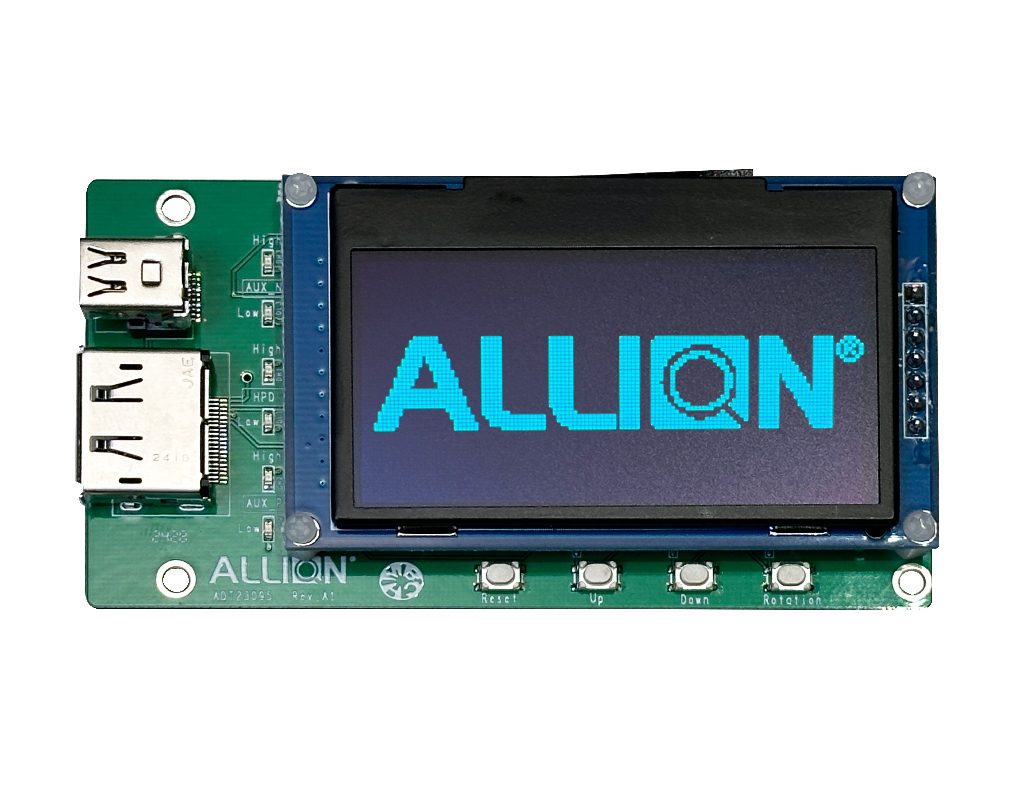

  • 具備OLED和LED顯示測試狀態
  • 可選擇以下多種測試方式：
  1. 實體按鈕

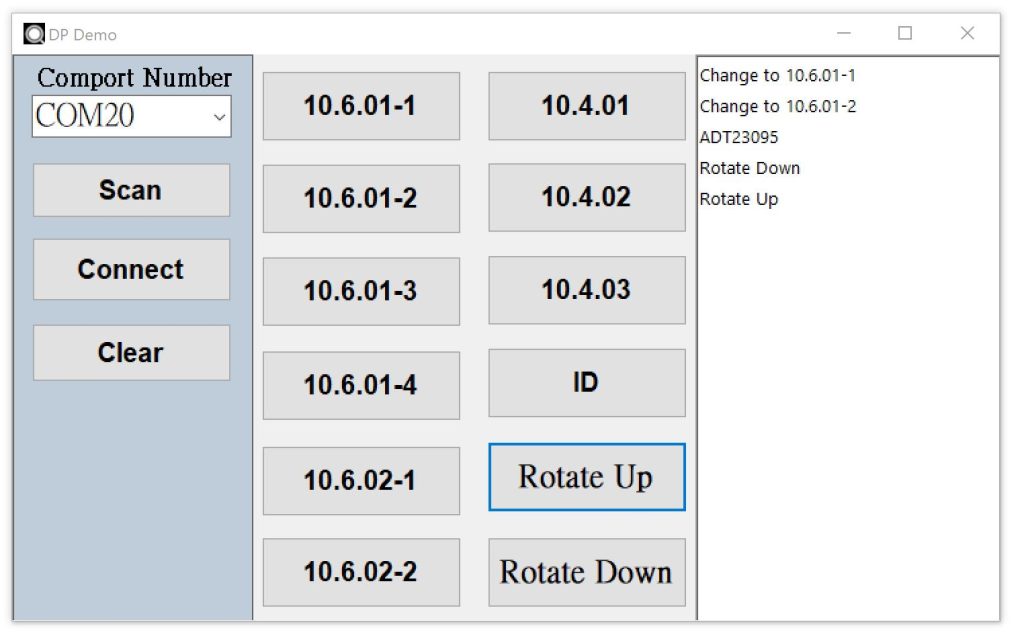

  2. 軟體app控制

產品規格

ADT23095

  • USB C連接器 (用於電源供應)
  • DP連接器 (用於AUX/HPD test)
  • mDP連接器 (用於AUX/HPD test)
  • 尺寸：35.26mm x 19.68mm
