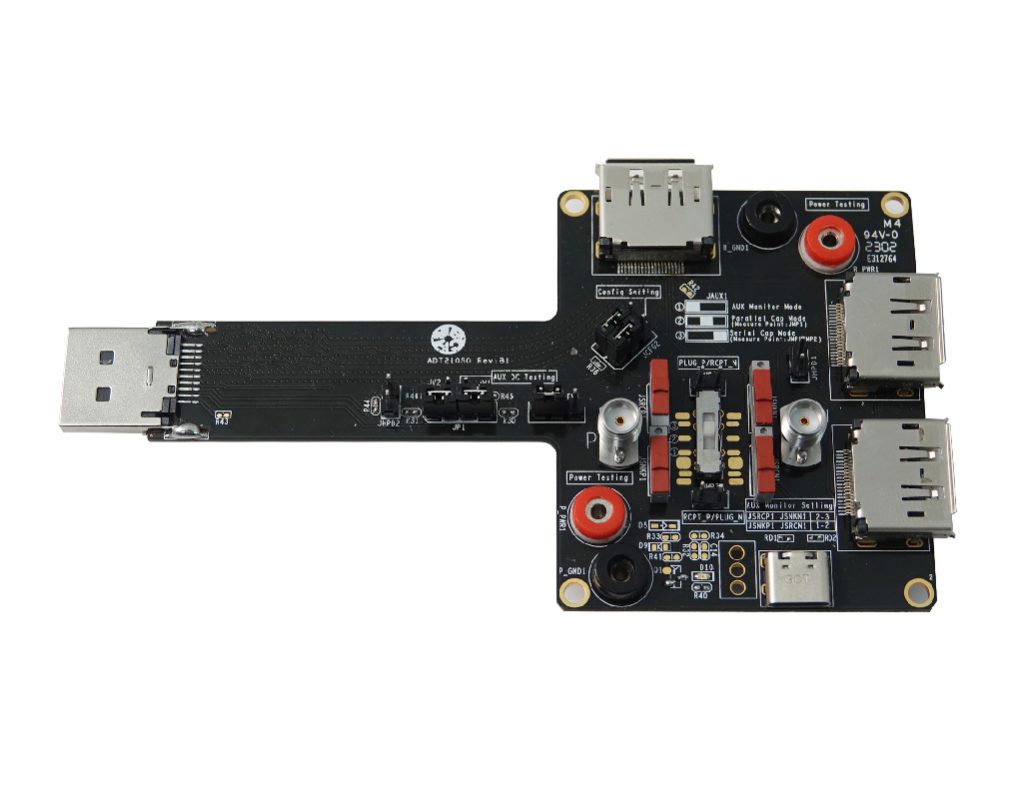

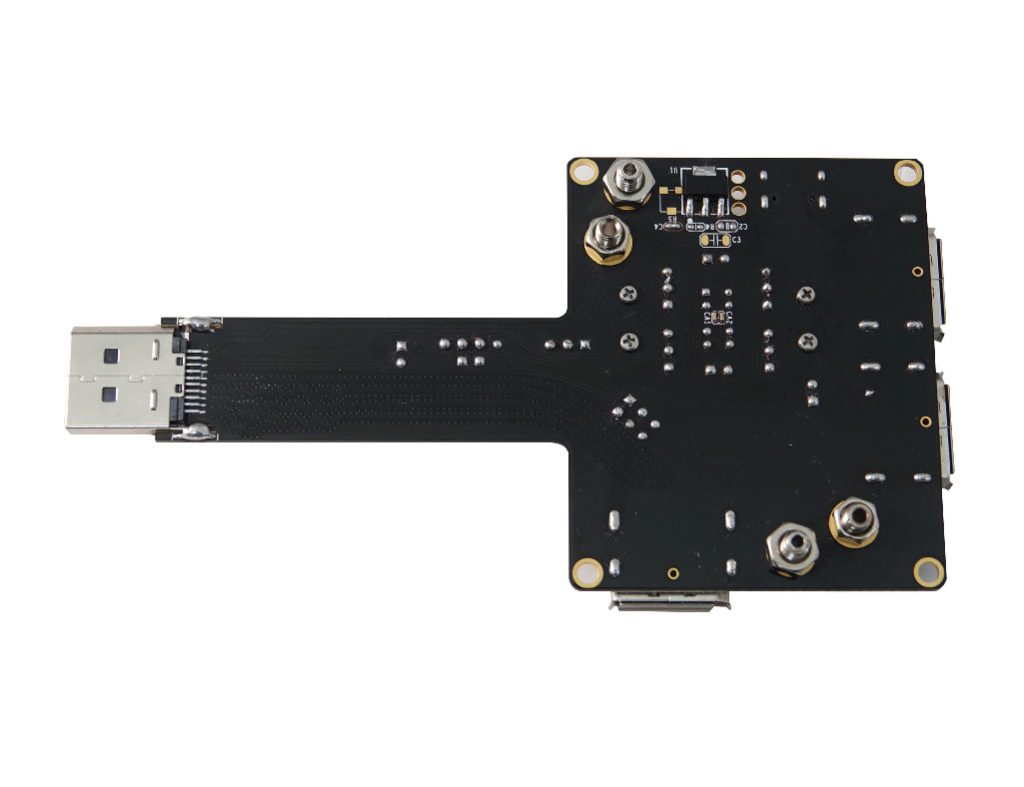

DP1.4 AUX Channel

治具編號：ADT21050

產品介紹

支援Standard plug DP connector，用於電氣認證測試及眼圖測試

應用範圍

VESA DisplayPort v1.4a PHY Layer Common Tests

  • AUX_CH (Manchester-II) 眼圖測試
  • AUX_CH_n/p終端直流測試 (Termination DC Test)
  • AUX_CH 轉換率測試 (Slew Rate Test)
  • DP_PWR DC Level Test / DP_PWR Current Test

主要特性

  1. 測量AD和DC電壓
  2. 測量DP_PWR電壓
  3. 沒有雙絞線，無訊號遺失

產品規格

  1. DisplayPort Standard Plug 連接器
  2. 尺寸：65.65mm x 125.99mm
