PCI Express® (PCIe)在PC或伺服器產品中是一個最被廣泛採用的技術介面，在現階段公佈的PCIe 5.0及6.0規格中，其傳輸速度更高達了32GT/s、64GT/s。而在伺服器的生態系統中，PCIe®更藉其高速的特性，除了原來的CEM Slot外，更演化出OCP NIC 3.0 及EDSFF E1/E3等Slot來連接高速產品如運算加速卡、高速網路卡及高速儲存裝置等設備。因此，在伺服器電器訊號品質的驗證中，PCIe的電器訊號量測一直都是一個不可忽略的重要項目。

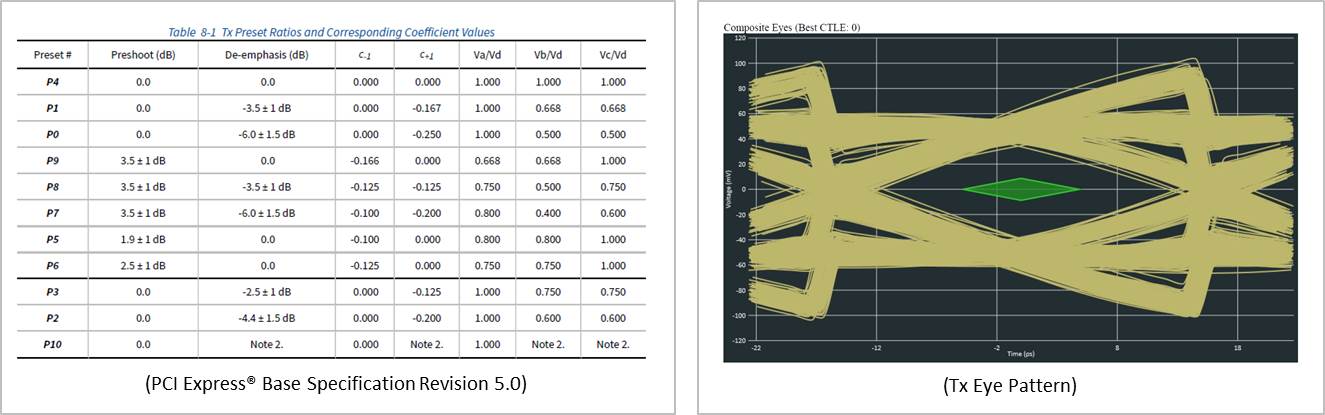

PCIe規格演進到3.0後，考量到高速訊號的衰減，因此定義了11種Preset mode來提供系統跟裝置間在建立連結時能採用最適合的preset訊號，確保其穩定性。在電器訊號品質驗證中，考量到PCIe的向下相容性及各種preset的訊號都必須驗證的情況下，現今單一lane所需要量測的Tx 訊號眼圖就高達36個 (PCIe 1.0~ PCIe 5.0)。一個x16的Slot就需要量測576個眼圖，以一台可插8張運算加速卡的伺服器舉例：其8個x16的Slot一共要量測4,068個Tx訊號眼圖，對於量測部門而言，在人力與量測設備 (高頻示波器) 的長期佔用都將會是一個極大的負擔。
百佳泰業界首創的PCIe SI自動化測試方案，為您減少人力失誤、大幅提升品質！

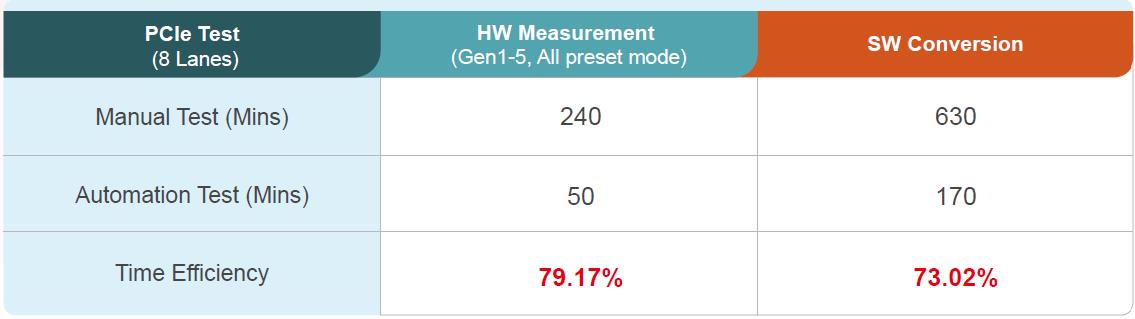

百佳泰考量到PCIe測試的loading，特別開發出一套獨有的自動化量測解決方案，來加速量測速度，進而縮短測試週期並增加量測設備的產能及週轉率。經審慎評估後，此自動化量測解決方案能將人工測試所需的時間大幅減少五倍，原本需要一個月的量測時間，有了它可縮短到不用一週的時間，對於整體出貨時間的有非常大的幫助。而對量測單位而言，自動化量測不僅能夠降低人為失誤的機率，更可以提升量測的品質及一致性量。除此之外，量測設備可提五倍的產能，亦可減少人力及設備的重覆投資。
關於百佳泰PCIe自動化量測解決方案：

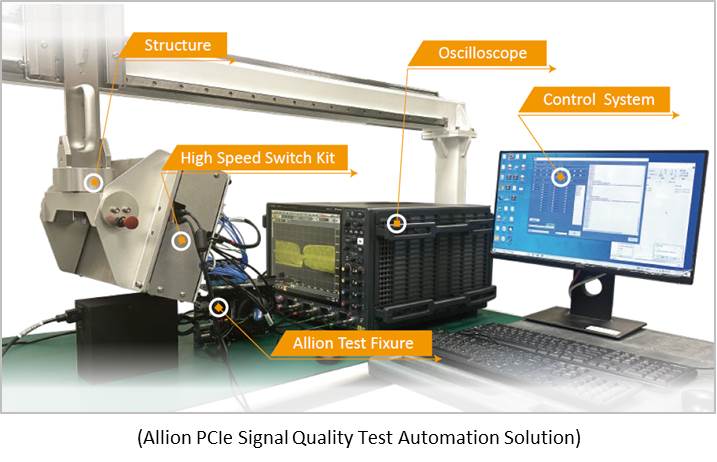

百佳泰的PCIe自動化量測解決方案主體為一組8port的Switch，搭配我們自行開發的自動化控制軟體。此8port的switch頻寬為40GHz，能滿足PCIe 5.0及6.0的量測需求，自動化控制軟體能自動切換switch port，達到一次能夠測試8個lane的目標。自動化軟體也搭配我們所自行設計的PCIe test fixture，能夠達到自動trigger待測系統產生量測所需要的訊號，再自動控制高頻示波器將訊號截取下來，同時也會自動啟動訊號分析軟體進行運算，最後再產出報告。
在設計PCIe test fixture時，百佳泰專屬技術顧問已將自動化量測解決方案一併考量，除了connector採用相同規格的模組外，對於線路長度及特性亦做到一致性的設計，因此使用者在量測不同的form factor時 (ex. From CEM to OCP NIC 3.0)，可直接置換test fixture，不需要重新校正或跳線，簡化其使用性。8 port的switch百佳泰亦設計了一組機架來支撐與固定，此機架能輔助switch做X/Y/Z軸的移動，解決不同系統在插test fixture時所遇到的機構卡住的問題。
百佳泰的PCIe自動化量測解決方案是一個非常適合有大量驗證PCIe電器訊號品質需求的單位或公司，其品質一致性及五倍量測產能的效益，將有效降低您人力及設備投資的需求。
若您有興趣了解PCIe Gen5全新治具與PCIe SI自動化測試方案，透過線上表單與我們聯繫，或是mail至service@allion.com。百佳泰將誠摯為您服務！
