現今資訊傳輸豐沛的時代，許多裝置之間都要靠著傳輸線來做高速傳輸檔案，包含資料傳輸、圖片傳輸、影音傳輸等，人手多條傳輸線已成為常態。

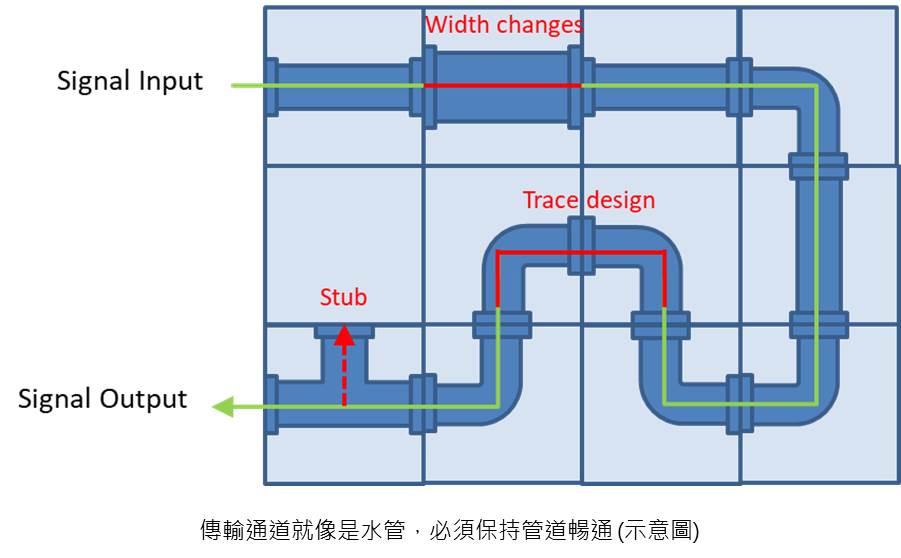

看似結構簡單的傳輸線，其實是由多種零組件進行組裝，除了各組件本身的高頻特性之外，組件之間的加工及相容性更是對製造商的一大考驗，在確認高頻完整性之前，首先必須克服的難題則是在時域測項(Time Domain)的特性阻抗(Characteristic impedance)管控，因為在訊號傳輸的過程中，傳輸通道就像是水管，必須保持管道暢通。
特性阻抗的潛在風險有哪些？
特性阻抗對於訊號完整性的影響極大，稱Characteristic impedance是高頻之母也不為過，因為在傳輸通道中大部分的設計、加工不良均可以從Characteristic Impedance中看出端倪，在現實中產品常見的問題如下：
- 連接器端子的接觸面積不足，造成訊號反射過大
- 裸線的絕緣層包覆不均產生訊號失真
- 零組件走線、折彎設計不良影響訊號發散
- 產品加工處的虛焊、開路造成訊號傳輸失敗
所有設計、製程不良都可能全面性的影響高頻特性，例如：插入損耗(Insertion Loss)、反射損耗(Return Loss)、遠近端訊號串擾(NEXT/FEXT Crosstalk)等，而產品的Propagation Delay/ Delay Skew表現若超出了設備晶片解析的能力時，也會造成誤碼率的提升、資料需重傳而讓使用者感覺速度變慢甚至失效。此時，若缺乏優異的分析能力，則可能造成訂單的流失、產能的延宕、大量的客訴，後果不堪設想。
百佳泰多年驗證經驗，立即帶您看實際案例
百佳泰在Cable & Connector的特性阻抗分析經驗豐富，藉由Characteristic Impedance的解析皆可將大部分問題排除，並進一步協助客戶規劃完善的因應改善方法。以百佳泰過往的真實USB Type-C Cable案例所示，該產品的插入損耗過大，在實際運用上容易造成資料傳輸失敗，經我們技術團隊透過特性阻抗的檢測分析後，發現樣品在組件Paddle Card的阻抗設計過低，並於剝線加工處過高，兩者使得特性阻抗的落差（不連續面）過大，進而影響訊號傳輸時的損失量。
下圖一為傳輸線阻抗調整前之波形，可看見紅色標示不連續面落差約21.41Ω，影響Insertion Loss（下圖二）嚴重超標，訊號大量損失。
經由百佳泰團隊分析後，並提供客戶改善建議，樣品修正Paddle Card阻抗以及裸線線加工等建議，Impedance不連續面改善為13.29Ω(下圖三)， Insertion Loss特性順利通過標準，其品質改善立竿見影（下圖四）。
百佳泰提供您最可靠的解決方案
百佳泰具有下面的優勢，能提供快速、輕鬆及優質的顧問服務：
Faster 更快速
無論在高頻測試亦或是諮詢服務皆與有豐富經驗，透過測試、分析、研發等團隊的無間合作，除了能快速對應客戶需求、掌握問題，並可準確取得測試結果，針對客戶難題對症下藥。
Easier 更便利
擁有各式廠牌示波器/網路分析儀，確保在與客戶端的溝通過程中暢行無阻，無論任何特性阻抗管控不良所造成的連帶問題，均可輕鬆解決。
Better 更完善
擁有業界最完善的高頻、機構、環境測試設備，輔導客戶了解協會規範與測試手法之餘，更可以協助客戶做產品極端環境測試，藉以張顯產品面臨各式嚴苛環境時高頻傳輸的優異表現，提升品牌價值與客戶黏著度。
