影片電子標準協會（Video Electronics Standard Association; VESA）於本月初（2017年1月）發布資訊，開放DisplayPort High Bit Rate 3（即DisplayPort 1.4）早期認證計畫，並正式授權百佳泰提供DisplayPort 1.4認證測試服務；身為VESA授權之測試實驗室，百佳泰將特別透過此篇文章，為各位深入淺出介紹DisplayPort 1.4規格與認證測試服務。
DisplayPort 1.4技術
DisplayPort 1.4（以下簡稱DP 1.4）為VESA推出的最新規格，相較於DP 1.2，DP 1.4加入了顯示壓縮串流（Display Stream Compression; DSC）功能，該技術壓縮比高達3:1，可在同頻寬條件支援更高解析度以及更新頻率。除了DSC技術，DP 1.4更新增了前向錯誤更正（Forward Error Correction）、高動態範圍資料封包（HDR meta transport），另針對影像輸出方面做了效能提升。
針對DP1.2到1.4的差異，可以參考以下表格一所列，相較於1.2， DP 1.4能夠傳遞更佳的解析度、更豐富的色彩飽和度以及高動態對比。而HDMI Forum也不約而同地，在本月初發表了HDMI 2.1的技術規格，HDMI 2.1在規格上不論頻寬亦或是影像輸出方面，看似都略勝DP 1.4一籌，不過HDMI 2.1的詳細規格跟測試規範得等到Q2、Q3才會逐漸明朗化，規格的實現與應用方待年底揭曉，因此在此僅列表以供參考。
表格一：規格比較表
DisplayPort認證測試（DisplayPort Compliance Test）
目前VESA協會制定的認證測試規範，直接跳過DP 1.3，從DP 1.2一躍而至DP 1.4，由於DisplayPort是一運用封包傳輸影像與聲音資訊的影像介面，因此可以持續增加新的功能，同時維持良好的向下相容性，所以廠商無須擔心產品相容性之問題。
DisplayPort替代模式（DisplayPort Alt Mode）
除了標準DP以及Mini-DP介面，DP技術亦可應用在USB Type-C介面，也就是DP Alt Mode Over Type-C技術，DP Alt Mode擁有多樣性傳輸模式，亦可同時傳遞高解析度影像、USB 資料以及電力；除了USB Type-C to Type-C傳輸介面，Type-C to DP/HDMI/VFA/DVI轉接器亦可作為DP溝通管道（參考圖例一）。
圖例一：Type-C to DP/HDMI/VFA/DVI轉接器
而HDMI協會亦於去年9月公告HDMI 替代模式（HDMI Alt Mode)，只需透過一個 USB Type-C 對 HDMI 傳輸線的轉接器（Source端為連接USB Type-C裝置；Sink端為連接HDMI），直接傳送 HDMI 的原生訊號、無須透過繁瑣的傳輸協議和連接轉接器或傳輸器（參考圖例二）。HDMI Alt Mode 支援HDMI 1.4b 功能，例如：解析度高達 4K、音訊回傳通道 (ARC)、3D、HDMI 乙太網通道以及消費性電子控制 (CEC)。
圖例二：Type-C to HDMI轉接器/傳輸線（圖例來源為HDMI官網)
不過相較於DP Alt Mode，HDMI Alt Mode功能性較單純，僅針對影音傳送；DP Alt Mode功能則較為多元（請見表格二DP Alt Mode和HDMI Alt Mode比較）。
表格二：DP Alt Mode與HDMI Alt Mode規格比較表
由於DP Alt Mode提供更彈性以及更多功能的用途（請參考圖例三），產品容易因為設計複雜性、協議溝通不良等，而造成產品間的相容性問題，故相容性議題是廠商需要特別注意的重點之一。百佳泰備有超過百種USB Type-C設備，涵蓋手機、筆記型電腦、轉接器等市面上販賣之相關產品，能夠在相容性測試方面，將協助您發掘潛在問題，進而修正問題。
圖例三：DP Alt Mode應用
VESA最新的DP 1.4早期產品認證認證計畫已正式上路，百佳泰目前可提供DP所有相關認證測試服務及技術諮詢；對於DisplayPort有相關問題，或是想更了解DP 1.2 和 DP1.4認證測試差異，歡迎徑洽百佳泰 service@allion.com。

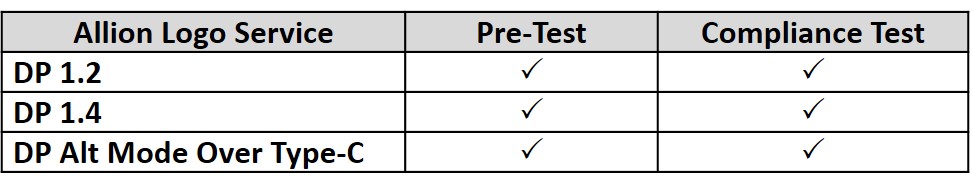

表格三：百佳泰DisplayPort認證服務
