Server Hardware Validation Series: SAS4 Connector

Allion Labs / Maroco Fan SAS是Serial Attached SCSI的簡稱，屬於點對點的串列協定，用來取代早期的Parallel SCSI。在計算機領域中經常使用在電腦與儲存設備之間的資料存取，例如：硬碟、光碟機等。傳輸速率(Data Rate)也已從SAS-1 3.0Gbps提升到SAS-4 22.5Gbps(也被稱為24G)。而下一個SAS-5更可提升到45Gbps (尚在開發中)。 SAS本身除了支援SATA外，也能夠支援PCIe。目前SAS-4可支援PCIe 4.0 [...]

Server Hardware Validation Series: Gen-Z and MCIO Connector

2019年5月，由PCI-SIG官方釋出了PCIe 5.0規範，傳輸速度為32.0GT/s，為PCIe 4.0的兩倍，其Throughput同樣分為 x1, x2, x4, x8, x16 Lanes，因此最高可以達到63GByte/s的傳輸能力，隨著傳輸效能提高，PCIe在消費性產品、Server或是工業領域等應用上，則扮演著更重要的角色。毫無疑問的，傳輸速度的提高也成為Connector的技術門檻，除了提高傳輸頻寬之外，Connector也不斷地縮小外型、提高密度以及致力於各方需求的整合。 Server是高頻應用中重要的領域之一，因應PCIe 5.0的時代來臨，Gen-Z、MCIO與SAS等Connector就顯得更為重要，本篇將先介紹Gen-Z和MCIO相關資訊，SAS Connector的細節則留在下一篇說明。   Gen-Z Connector 機構設計參考SFF-TA-1002的規範，分成1C、2C、4C、4C+四種Connector [...]

螢幕舒適度關鍵 – 閃爍與亮度關係篇

螢幕閃爍(Screen Flicker)是什麼？ 閃爍 (Flicker)是所有發光源中都可能會發生的物理現象，而電視機或電腦監視器等螢幕影像中快速且可視的波動則稱之為螢幕閃爍(Screen Flicker)。液晶螢幕的主要調整背光亮度的方式有2種，一是DC調光，透過直接控制螢幕的背光功率大小來實現亮度的強弱；另一種是PWM (Pulse-Width-Modulation)調光，利用亮與減兩種狀態的頻率來調節螢幕亮度。 說了這麼多，使用者最在意的螢幕閃爍是否跟背光控制及亮度有關聯呢?擁有測試螢幕豐富經驗的百佳泰，除了幫客戶的產品抓問題(issue)外，也能幫產品抓出瑕疵(defect)，所以這次我們會深入探討到底是什麼原因會導致螢幕閃爍。   螢幕閃爍實測分享 為了避免產品本身質量不高造成不必要的變數產生，我們特別挑選5台中高階電競螢幕來做實測。5台螢幕的基本資料如下： 針對5台螢幕會有三組變數設計，分為是背光的亮度(Brightness)調整、不同圖案(Pattern)的使用，以及不同更新率（Refresh Rate）的切換。本次實驗利用Konica Minolta CA-410色彩分析儀來量測flicker量，單位為dB，透過JEITA標準的FLVL的量測方法，觀察數值變化與樣本變數之關係。實驗的數據及分析請見下方說明：   [...]

家用Mesh AP 效能比較

家用Mesh AP – 無線數位家庭的增幅器 現今大多家庭裡，都會架設一到多台無線路由器來提供家裡無線裝置連線，舉凡智慧電視、手機、平板、筆記型電腦、機上盒和智慧音箱，甚至是其他智能型家電以及IoT的裝置都需要透過Wi-Fi來連線到網際網路，無線數位家庭時代已經正式來臨。 通常，僅架設一台無線路由器並無法滿足整個家庭的使用需求，一般常見的獨棟式樓房或是大樓公寓常見的情況是將無線路由器架設在客廳，可是只要走到離客廳遠一點的地方如廚房或是回到二樓房間，手機就只能連著樓下客廳無線路由器的微弱訊號，或是在房間的某些特定範圍才能繼續使用網路，造成網路的使用處處被限制，也因為這樣Mesh AP 就慢慢的提升它的價值。   目前市面上有很多廠商推出Mesh Wi-Fi網絡系統，大多可以解決一般家用網路覆蓋不足的問題。然而現今大部分的 Mesh Wi-Fi網絡系統更採用 Tri Band 三頻設計，使用一條獨立無線頻道與其他存取點溝通，確保網路頻寬不會因此減半，提升傳輸效能。今天要跟大家分享的是3套市售的Wi-Fi [...]

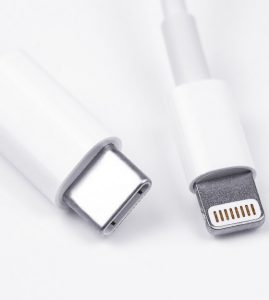

你的USB-C Monitor可以正常充電嗎？

2020年開始，蘋果、三星及小米相繼宣佈新款手機將不再隨機附上充電器，除了環保議題外，更直接的原因是為了降低成本。因此，另購充電器需求不斷成長的情況下，各家業者也加速改變產品設計策略。 目前新發售的手機大多都已經導入USB -C接頭，蘋果也從iPhone 12開始提供USB-C對Lightning連接線。受惠於USB PD的功能普及，快速充電已經不再是高階機種的專利。除了傳統的充電器外，消費者在選購Monitor這類產品時，不單單只考慮顯示效能，手機充電功能也是消費者考量的重點指標之一。 百佳泰的USB-C Monitor驗證服務中，USB PD功能的測試一直是重中之重。有時客戶因種種因素而未選測，但還是強烈建議一定要列測才能全面確保產品充電品質。為什麼充電測試如此重要呢？本篇文章將透過4個案例，深入淺出剖析產品充電功能的隱藏風險。 充電失敗常見原因1：輸出電壓及電流都失效 從圖1可以看到，無法順利充電的原因之一，即為電壓一開始就沒有拉上來，當然就不會有電流輸出了。這一類的狀況常見於產品開發初期。 充電失敗常見原因2：輸出電壓不穩定 一般在電流輸出前，電壓需要先拉升到穩定工作電壓之後，才會開始輸出電流來充電。但從圖2可以發現，電壓一直拉升失敗，失敗後又再拉升，反覆循環下，充電自然是失敗了。電壓震盪過大，很容易造成充電異常。 充電失敗常見原因3：輸出電壓穩定，但不輸出電流 雖然協定溝通完成，電壓也拉升至工作電壓了，但電流遲遲不輸出，以致於充電失效，甚至有些手機還會誤判而出現充電符號。更糟的是，這類型充電失效狀況有時是機率問題，不一定在每次使用時都會發生，增加了Debug的難度。 從以上3個案例來看，可以發現電壓及電流的不正常，會導致充電的失敗。那麼，什麼會影響電壓及電流呢？根據百佳泰多年的測試經驗來看，第一種原因是USB [...]

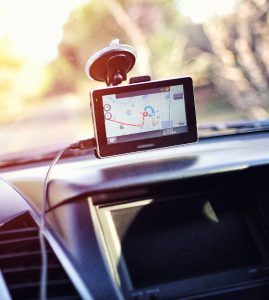

假日想要輕鬆出遊去？ 各車廠都需要知道的車機三大品質要點！

在週未假期想出門旅遊嗎？當今車用導航機，已是出遊不可或缺的好夥伴！無論是享受城市輕旅行，亦或是連續假期來趟美食之旅，都能分毫不差的到達目的地。 然而，因遵照導航規劃而受困山中，或是拋錨在鄉間田野的新聞層出不窮，實際原因其實是出在導航當下的環境所導致！導航定位準確度容易受到天氣、遮蔽的建築物等地形限制，影響規劃路線後就會造成路徑的偏離，而民眾在渾然不知的情境下被帶往未知的地點，造成人身安全的疑慮，嚴重時還需通報警消人員才有辦法順利脫困。因此，選擇品質設備兼優的導航裝製格外重要！但生產導航機的品牌商，要如何知道自身產是否符合品質規範，可讓消費者安心的購買呢？這時就需要百佳泰全面性針對GNSS系統進行品質驗證服務。 在過往的經驗中，品質驗證需要達到以下3個特點： 衛星定位的時間夠快 定位地點的偏移量小 接收的感度夠強 此3個特點，百佳泰可在實驗室內快速且便利的完成驗證項目，不需要到戶外，或是實地走訪艱難的地勢執行設備效能測試。為進行此測試，我們選定市面上3個主流品牌的GPS模組/導航設備進行評比，在統一且客觀的環境條件下進行，共有3個部分的項目測試，而測試的最後，我們也會選出最適合的品牌推薦給各位！ 導航機在接收GPS的訊號時，會依據接收/儲存星曆時狀態的與否，決定定位時的快慢和精準度，也就是TTFF的表現，一般會分成3種狀態: Cold Start Warm Start Hot Start 百佳泰根據客戶提供的圖資區域後選定固定的地點，在各TTFF接收後所需要的時間、衛星獲取數量、和實際地點的經緯度的偏移距離做完分析後，進行整理，便可以知道各導航機效能的狀況如下： [...]

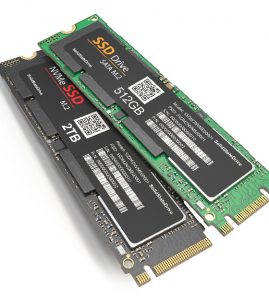

Introduction Zoned Namespaces (ZNS) SSD

隨著NVMe SSD普及化，企業應用的server端更是仰賴NVMe SSD帶來的高傳輸效率與低延遲性，對於需要即時高速運算的server來說，更是一大助力。隨著製程的更新，NAND flash也從一開始SLC、MLC到了TLC、QLC。雖然容量也隨著提升，但壽命、可靠度方面便開始讓人懷疑，是否能像以前那樣好。畢竟到了TLC，抹寫次數理論上約為1000~3000次，QLC甚至不到1000次。這對長時間頻繁存取，可靠度要求高的server來說，無疑是一大打擊，另一方面，以效能來說，TLC/QLC效能也比不上SLC/TLC。因此，ZNS (Zoned Namespace)的誕生，終於為上述遇到的難題提供了解答。   ZNS SSD是什麼？ ZNS是基於Open Channel 架構下衍生出來的一項新標準協議，最早導入在NVMe 1.4a spec，到了 NVMe [...]

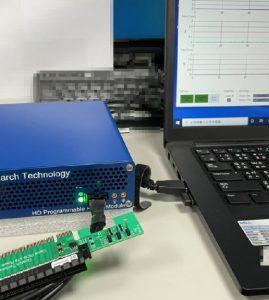

Quarch Power Test Platform Introduction

驗證SSD的指標，除了先前文章中介紹過的Protocol協定驗證、TCG加密驗證、Regression回歸測試、效能測試之外，SSD功耗的表現是否合乎規範，也是另一個重要的議題。現今NVMe SSD已廣泛運用在各種不同的環境，如Server環境大型平台、一般個人電腦、筆記型電腦，甚至車用系統等等，都能看見其蹤跡。在SSD效能越來越強大的情況下，相對應的功耗控制變得越來越重要，過高的功耗表現，除了影響整體系統功耗狀態，也會影響SSD發熱，過高的溫度更會讓效能降低，同時降低元件壽命。 針對NVMe SSD功耗量測，使用DAQ資料擷取系統需另針對SSD pin腳加工，除了可能影響量測結果，也容易有結果差異偏離過大的問題產生，造成需多加費時排解量測結果的不確定性。因此，為了面對越來越多功耗量測需求，百佳泰導入了業界知名Quarch公司的電源相關量測設備。設備內建電源供應器可輸出12V/5V 或 12v/3.3V 電源，電壓輸出範圍從0V到標準值+20%，電流量測精確度低至100uA，可精準量測SSD非工作模式下低耗電模式(PS3~PS4等等，依據SSD  spec定義)，搭配不同種介面治具PCIe/M.2/SATA，便可針對不同類型SSD進行功耗量測。 (實際應用範例) 透過Quarch設備以及GUI，可以即時監控SSD功耗變化情形，也能依照取樣間隔需求調整取樣頻率並記錄數據。除了可以記錄SSD在實際存取下的功耗，也能透過控制指令實際量測數據是否符合規範的功耗數值，若出現數值不符的情況，可以回報客戶並協助解決問題。從下面實際量測SSD低功耗模式的數據來看，SSD A在PS4的規範是5mW以內，然而實際結果5.58mW，超出規範。 除了上述功耗量測以外，百佳泰針對SSD power cycle測試需求，陸續開發相關測試，如下圖正在開發的power [...]

Server Hardware Validation Series: PCIe 5.0 – EDSFF百佳泰特製測試治具

前面的Server系列文章提過Allion PCIe U.2/U.3 Test Fixture的治具介紹，這篇文章我們要聚焦的則是EDSFF (Enterprise and Data Center SSD Form Factor)測試治具。 EDSFF form factor是專門為企業和數據中心所定義的儲存規格，除了尺寸更符合Rack上的使用，加上它可以使用SFF-TA-1002所定義的連接器(1C/2C/4C/4C+) [...]

無線耳機抗干擾能力測試再進化！
